Сервоусилитель SVA-ifier

Описание
Усилитель сервоклапана SVA-II представляет собой коробчатый усилитель мощности с автономным стабилизированным постоянным током источником питания, который в основном предназначен для управления и одноступенчатого управления сервоклапаном соплового клапана и сервоклапаном струйной трубы и т. Д.

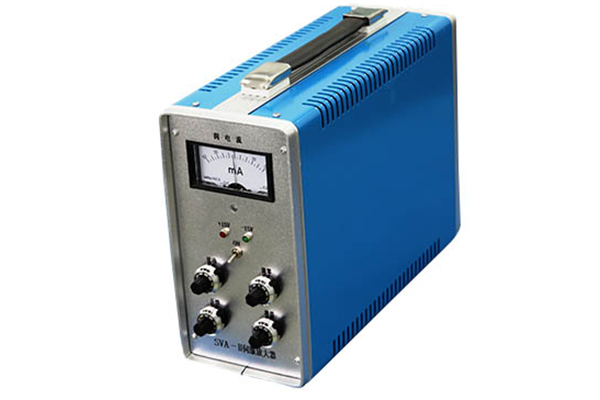

Для удобства использования используется переносная автономная коробка. Передняя панель использует потенциометр с механизмом блокировки шкалы для удобной настройки параметров. Амперметр используется для отображения тока катушки клапана для удобного наблюдения при вводе в эксплуатацию. Клиенты могут выбрать плату демодуляции LVDT в соответствии с их требованиями.

заявка
Усилители сервоклапанов серии SVA специально используются для управления и управления электрогидравлическими сервоклапанами. Усилители предназначены в основном для высокоточного управления электрогидравлическими сервоклапанами, такими как сервоклапаны сопел, и сервоклапаны струйных труб и т. Д. В гидравлической системе можно контролировать физические параметры, такие как положение, скорость, ускорение и силу Используя различные гидравлические устройства и измерительные датчики. Например: цилиндр с регулируемым клапаном, электродвигатель с клапаном, клапанные насосы и т. Д.

Особенности усилителя мощности коробки
1. Управление замкнутым контуром Stage-I с гидравлической сервосистемой.
2. С функцией защиты от перегрузки по току выходной ток может составлять до 100 мА.
3. Передняя панель предназначена для настройки таких параметров, как нуль, коэффициент усиления, объем обратной связи, нарушение и т. Д. Предусмотрен механизм блокировки настройки.
4. Амперметр на передней панели отображает ток катушки клапана.
5. Со встроенным линейным стабилизированным постоянным током. Требуется только подключение с AC220V снаружи.

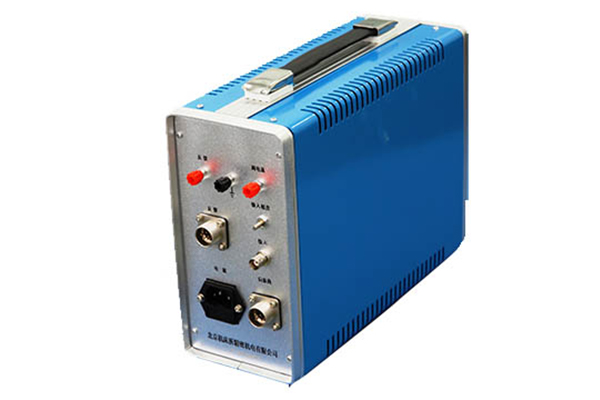

6. Все источники питания, катушка клапана и датчик LVDT используют независимое подключение штекера, и удобно подключать периферийные устройства.

Параметры усилителя сервоклапана SVA-ifier

Источник питания		В	AC220
Сервоусилитель	Аналоговый вход		± 10 В, от 0 до 10 В, от 4 до 20 мА
	Мощность привода сервоклапана		± 100 мА, 100 Ом
	Пропорциональное усиление	мА /	От 5 до 300
	Сигнал помех		200 Гц 6Vpp
осциллятор	частота	Гц	2500
	амплитудное	Vpp	6
демодулятор	пульсация	р мВ	& Lt; 40 (в пределах заданного возбуждени   частота)
	Усиление	В = / Вразмах	От 1 до 10
Рабочий диапазон		℃	От 0 до 50
Размер контура		мм	110 × 225 × 300
