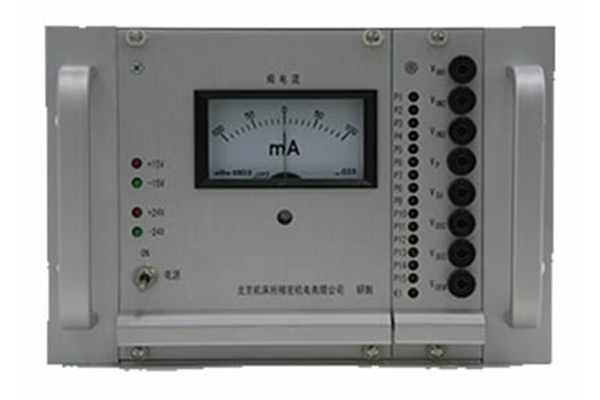

Сервоусилитель SVA-III-M

Описание
Сервоусилитель SVA-III-M является усилителем типа платы SVA-III, который интегрирован со стандартным 19-дюймовым силовым шасси. Его управляющие функции такие же, как у усилителя платы типа SVA-III. Электрогидравлический сервопривод предназначен главным образом для управления трехступенчатым клапаном с датчиком положения LVDT, который может реализовывать замкнутое управление внутри внутреннего контура катушки сервоклапана. Путем установки переключателя прыжка он также может использоваться для управления замкнутым контуром положения, образованного двухступенчатым сервоклапаном и датчиком LVDT.

Технические особенности
1. Трехступенчатый сервоклапан с замкнутым контуром с датчиком положения LVDT
2. Установка и выбор ПИД-регулятора внешнего контура осуществляется с помощью переключателя прыжка
3. Ограничение выходного тока
4. Регулируемое усиление внутреннего контура
5. Простая и быстрая проверка передних и регулировочных потенциометров
6. Простой ток катушки клапана и индикация питания

Строковые символы
1. Он имеет схему демодулятора LVDT с функцией ПИД-регулирования внешнего контура.
2. Электрогидравлический сервопривод оснащен встроенным линейным источником питания. Вы можете напрямую подавать AC220V.
3. Схема использует стандартный корпус.
4. Амперметр передней панели показывает ток катушки клапана для удобного наблюдения при вводе в эксплуатацию.

заявка
Сервоусилители серии SVA специально используются для управления и управления электрогидравлическими сервоклапанами. Усилители предназначены в основном для высокоточного управления электрогидравлическими сервоклапанами, такими как сервоклапаны сопел, и сервоклапаны струйных труб и т. Д. В гидравлической системе можно контролировать физические параметры, такие как положение, скорость, ускорение и силу Используя различные гидравлические устройства и измерительные датчики. Например: цилиндр с регулируемым клапаном, электродвигатель с клапаном, клапанные насосы и т. Д.

Параметры электрогидравлического сервопривода

Источник питания		В	AC220
Сервоусилитель	Аналоговый вход		± 10 В, 0-10 В, 4-20 мА
	Мощность привода сервоклапана		± 100 мА, 100 Ом
	Пропорциональное усиление	мА /	От 5 до 300
	Усиление интеграции	мА / в-сек	От 8 до 4000
	Дифференциальное усиление	мА / в-сек / об	0,04-4
	Усиление внутренней петли	мА /	От 10 до 200
	Сигнал помех		200 Гц 5Vpp
осциллятор	частота	Гц	От 100 до 2500
	амплитудное	Vpp	От 2 до 11
демодулятор	пульсация	р мВ	& Lt; 40 (в пределах заданной частоты возбуждения)
	Усиление	В = / Вразмах	От 1 до 10
Рабочий диапазон		℃	От 0 до 50
Размер контура		мм	100 × 160
