Описание

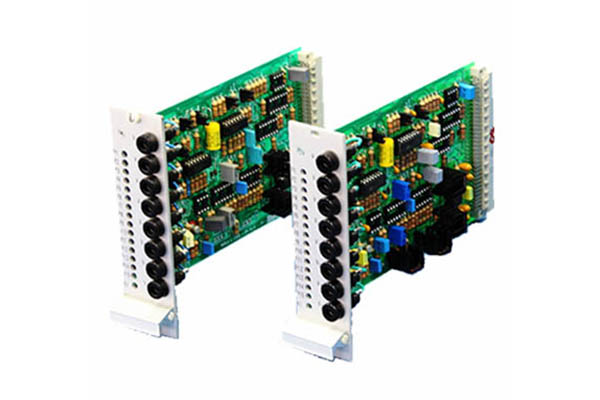

SVA-III-S представляет собой электрогидравлический сервоусилитель типа платы с демодулятором положения, который в основном предназначен для управления трехступенчатым клапаном с датчиком положения LVDT. Он имеет схему демодулятора LVDT и реализует замкнутое управление внутри внутреннего контура катушки сервоклапана.
Кроме того, усилитель сервопривода платы также предназначен для ПИД-регулирования для внешнего контура. Путем установки переключателя прыжка он также может использоваться для управления замкнутым контуром положения, образованного двухступенчатым сервоклапаном и датчиком LVDT.
заявка
Электрогидравлический сервоусилитель SVA-III-S специально используется для управления и управления электрогидравлическими сервоклапанами. Усилители предназначены в основном для высокоточного управления электрогидравлическими сервоклапанами, такими как сервоклапаны сопел, и сервоклапаны струйных труб и т. Д. В гидравлической системе можно контролировать физические параметры, такие как положение, скорость, ускорение и силу Используя различные гидравлические устройства и измерительные датчики. Например: цилиндр с регулируемым клапаном, электродвигатель с клапаном, клапанные насосы и т. Д.
Особенности сервоусилителя платы
1. 3-ступенчатый сервоклапан с замкнутым контуром с датчиком положения LVDT
2. Настройка и выбор внешнего управления ПИД с помощью переключателя прыжка
3. Ограничение выходного тока
4. Регулируемое усиление внутреннего контура
5. Простая и быстрая передняя панель и потенциометр регулировки параметров
Параметры электрогидравлического сервопривода Усилитель
SVA-III-S представляет собой электрогидравлический сервоусилитель типа платы с демодулятором положения, который в основном предназначен для управления трехступенчатым клапаном с датчиком положения LVDT. Он имеет схему демодулятора LVDT и реализует замкнутое управление внутри внутреннего контура катушки сервоклапана.
Кроме того, усилитель сервопривода платы также предназначен для ПИД-регулирования для внешнего контура. Путем установки переключателя прыжка он также может использоваться для управления замкнутым контуром положения, образованного двухступенчатым сервоклапаном и датчиком LVDT.
заявка
Электрогидравлический сервоусилитель SVA-III-S специально используется для управления и управления электрогидравлическими сервоклапанами. Усилители предназначены в основном для высокоточного управления электрогидравлическими сервоклапанами, такими как сервоклапаны сопел, и сервоклапаны струйных труб и т. Д. В гидравлической системе можно контролировать физические параметры, такие как положение, скорость, ускорение и силу Используя различные гидравлические устройства и измерительные датчики. Например: цилиндр с регулируемым клапаном, электродвигатель с клапаном, клапанные насосы и т. Д.
Особенности сервоусилителя платы
1. 3-ступенчатый сервоклапан с замкнутым контуром с датчиком положения LVDT
2. Настройка и выбор внешнего управления ПИД с помощью переключателя прыжка
3. Ограничение выходного тока
4. Регулируемое усиление внутреннего контура
5. Простая и быстрая передняя панель и потенциометр регулировки параметров
Параметры электрогидравлического сервопривода Усилитель
|
Источник питания |
В |
DC ± 15 или ± 24 |
|
|
Сервоусилитель |
Аналоговый вход |
|
± 10 В, 0-10 В, 4-20 мА |
|
Мощность привода сервоклапана |
|
± 100 мА, 100 Ом |
|
|
Пропорциональное усиление |
мА / |
От 5 до 300 |
|
|
Усиление интеграции |
мА / в-сек |
От 8 до 4000 |
|
|
Дифференциальное усиление |
мА / в-сек / об |
0,04-4 |
|
|
Усиление внутренней петли |
мА / |
От 10 до 200 |
|
|
Сигнал помех |
|
200 Гц 5Vpp |
|
|
осциллятор |
частота |
Гц |
От 100 до 2500 |
|
амплитудное |
Vpp |
От 2 до 11 |
|
|
демодулятор |
пульсация |
р мВ |
& Lt; 40 (в пределах заданной частоты возбуждения) |
|
Усиление |
В = / Вразмах |
От 1 до 10 |
|
|
Рабочий диапазон |
℃ |
От 0 до 50 |
|
|
Размер контура |
мм |
100 × 160 | |
