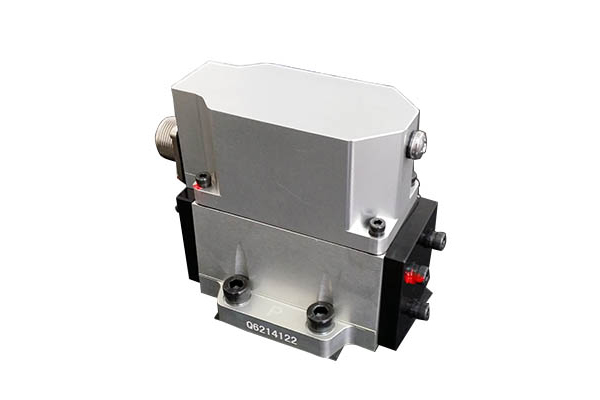

Серия QDY62 Гидравлический дроссельный клапан является ключевым элементом управления электрогидравлической системой сервоуправления, действуя на электрогидравлическое преобразование и усиление мощности. Производительность и надежность будут напрямую влиять на производительность и надежность всей системы, поэтому она является основой электрогидравлической системы сервоуправления.
Наши саморазвивающиеся регулирующие клапаны дроссельной заслонки широко используются в металлургической, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.
преимущества
1. Сервоклапаны серии QDY62 - это сервоклапан с двойным соплом, который обладает высокой производительностью при быстром динамическом отклике, чувствительности к давлению и линейности, небольшом дрейфе нуля, минимальном требуемом входе. мощность.
2. Он принимает кожух нержавеющей стали, с характерами компактной структуры, легковесом.
3. Разрешено выбирать 5-й порт масла для управления пилотным клапаном отдельно.
4. С механическим механизмом регулировки нуля, чтобы облегчить пользователям настройку.
Компонент гидравлического дроссельного клапана QDY62
Электрический регулирующий клапан дроссельной заслонки представляет собой замкнутую систему управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.
1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.
2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.
3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.
Технический параметр гидравлического дроссельного клапана
Серия QDY62 Гидравлический дроссельный клапан является ключевым элементом управления электрогидравлической системой сервоуправления, действуя на электрогидравлическое преобразование и усиление мощности. Производительность и надежность будут напрямую влиять на производительность и надежность всей системы, поэтому она является основой электрогидравлической системы сервоуправления.
Наши саморазвивающиеся регулирующие клапаны дроссельной заслонки широко используются в металлургической, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.
преимущества
1. Сервоклапаны серии QDY62 - это сервоклапан с двойным соплом, который обладает высокой производительностью при быстром динамическом отклике, чувствительности к давлению и линейности, небольшом дрейфе нуля, минимальном требуемом входе. мощность.
2. Он принимает кожух нержавеющей стали, с характерами компактной структуры, легковесом.
3. Разрешено выбирать 5-й порт масла для управления пилотным клапаном отдельно.
4. С механическим механизмом регулировки нуля, чтобы облегчить пользователям настройку.
Компонент гидравлического дроссельного клапана QDY62
Электрический регулирующий клапан дроссельной заслонки представляет собой замкнутую систему управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.
1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.
2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.
3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.
Технический параметр гидравлического дроссельного клапана
|
Тип |
|
QDY62 |
|
|
Диапазон давления масла в подающем трубопроводе |
Мпа |
1,5-31,11 |
|
|
Номинальное давление масла в подающем трубопроводе |
Мпа |
21 |
|
|
Номинальный расход QN [Л / мин] (при
Падение давления в клапане 7 МПа) |
Л / мин |
10, 20, 40, 60 |
|
|
Номинальный ток |
мА |
15 |
|
|
Гистерезис |
% |
≤1 |
|
|
разрешение |
% |
≤0.5 |
|
|
Нелинейность |
% |
≤ ± 10 |
|
|
асимметричность |
% |
≤ ± 10 |
|
|
Увеличение давления |
% |
> 30 |
|
|
Внутренняя утечка |
Л / мин |
≤2 |
|
|
предвзятость |
% |
≤ ± 3 |
|
|
Нулевой сдвиг давления подаваемого масла (от 80 до 110%
Ps) |
% |
≤ ± 2 |
|
|
Нулевой дрейф возвращаемого давления масла (от 0 до 20%
Ps) |
% |
≤ ± 2 |
|
|
Нулевой дрейф температуры (от -30 до +150) |
% |
≤ ± 4 |
|
|
частота |
Ширина амплитуды амплитуды (-3 дБ) |
Гц |
> 20 |
|
Ширина фазовой частоты (-90 °) |
Гц |
> 40 |
|
|
Рабочая температура |
℃ |
От -20 до +100 |
|
|
Вес нетто |
Кг |
1,9 | |
