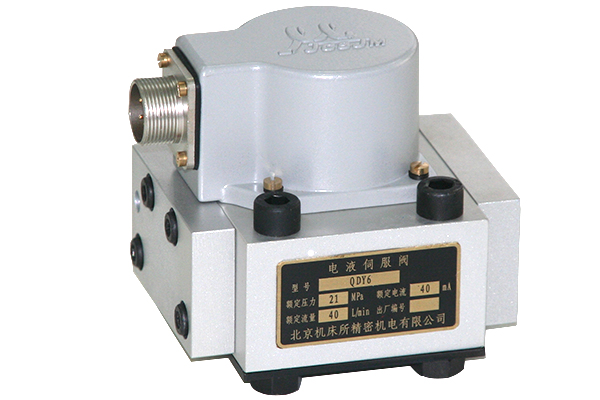

Сервоклапан серии QDY6

Описание
Сервоклапан сопла клапана QDY6 является ключевой частью управления электрогидравлической системой сервоуправления, действующей на электрогидравлическое преобразование и усиление мощности. Наши саморазвивающиеся машины широко используются в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.

преимущества
1. Сервоклапаны серии QDY представляют собой клапан сервоклапана с двойным соплом, который обладает высокой производительностью при быстром динамическом отклике, чувствительности к давлению и линейности, небольшом дрейфе нуля, минимальном требуемом входе. мощность.
2. Электрический клапан обратной связи использует сверхтвердый алюминиевый сплав и имеет компактную структуру.
3. Разрешено выбирать 5-й порт масла для управления пилотным клапаном отдельно.

Компонент сервоклапана сопла QDY6
Электрогидравлический сервоклапан - это замкнутая система управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.

1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.











2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.










3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.









Технические параметры сервоклапана сопла для насадки QDY6


Тип			QDY6
Диапазон давления масла в подающем трубопроводе		Мпа	От 1,5 до 31,5
Номинальное давление масла в подающем трубопроводе		Мпа	+31,5
Номинальный расход QN [Л / мин] (при   Падение давления в клапане 7 МПа)		Л / мин	4, 10, 20, 40, 60
Номинальный ток		мА	15, 30, 40, 80
Гистерезис		%	≤3
разрешение		%	≤0.5
Нелинейность		%	≤ ± 8
асимметричность		%	≤ ± 10
Увеличение давления		%	> 30
Внутренняя утечка		Л / мин	≤1.3
предвзятость		%	≤ ± 3
Нулевой сдвиг давления подаваемого масла (от 80 до 110%   Ps)		%	≤ ± 2
Нулевой дрейф возвращаемого давления масла (от 0 до 20%   Ps)		%	≤ ± 2
Нулевой дрейф температуры (от -30 до +150)		%	≤ ± 4
частота	Ширина амплитуды амплитуды (-3 дБ)	Гц	От 60 до 100
	Ширина фазовой частоты (-90 °)	Гц	От 60 до 100
Рабочая температура		℃	От -40 до +100
Вес нетто		Кг	1.2
