Описание

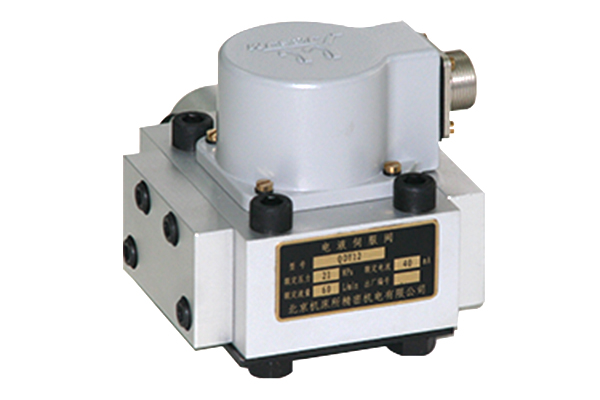

Сервоклапаны обратной связи серии QDY12 широко используются в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности. Он состоит из электромеханического преобразования, усилителя мощности и обратной связи, производительность и надежность которых напрямую влияют на производительность и надежность всей системы.
преимущества
1. Сервоклапаны серии QDY12 - это сервоклапан с двойным соплом, который обладает высокой производительностью при быстром динамическом отклике, чувствительности к давлению и линейности, небольшом дрейфе нуля, низком требуемом входном сигнале. мощность.
2. Электронный дроссельный клапан использует сверхтвердый алюминиевый сплав и имеет компактную структуру.
3. Разрешено выбирать 5-й порт масла для управления пилотным клапаном отдельно.
Компонент Серводвигателя обратной связи QDY12
Электрогидравлический сервоклапан - это замкнутая система управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.
1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.
2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.
3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.
Параметры электронного дроссельного клапана
Сервоклапаны обратной связи серии QDY12 широко используются в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности. Он состоит из электромеханического преобразования, усилителя мощности и обратной связи, производительность и надежность которых напрямую влияют на производительность и надежность всей системы.
преимущества
1. Сервоклапаны серии QDY12 - это сервоклапан с двойным соплом, который обладает высокой производительностью при быстром динамическом отклике, чувствительности к давлению и линейности, небольшом дрейфе нуля, низком требуемом входном сигнале. мощность.
2. Электронный дроссельный клапан использует сверхтвердый алюминиевый сплав и имеет компактную структуру.
3. Разрешено выбирать 5-й порт масла для управления пилотным клапаном отдельно.
Компонент Серводвигателя обратной связи QDY12
Электрогидравлический сервоклапан - это замкнутая система управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.
1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.
2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.
3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.
Параметры электронного дроссельного клапана
|
Тип |
|
QDY12 |
|
|
Диапазон давления масла в подающем трубопроводе |
Мпа |
От 1,5 до 25 |
|
|
Номинальное давление масла в подающем трубопроводе |
Мпа |
21 |
|
|
Номинальный расход Qn (л / мин) (при давлении клапана
Падение 7 МПа) |
Л / мин |
4, 10, 20, 40 |
|
|
Номинальный ток |
мА |
30, 40 |
|
|
Гистерезис |
% |
≤3 |
|
|
разрешение |
% |
≤0.5 |
|
|
Нелинейность |
% |
≤ ± 8 |
|
|
асимметричность |
% |
≤ ± 10 |
|
|
Увеличение давления |
% |
> 30 |
|
|
Внутренняя утечка |
Л / мин |
≤1.2 |
|
|
Смещение сервоклапана обратной связи |
% |
≤ ± 3 |
|
|
Нулевой дрейф давления подаваемого масла (от 80 до 110% Пс) |
% |
≤ ± 2 |
|
|
Нулевой дрейф возвращаемого давления масла (от 0 до 20% Пс) |
% |
≤ ± 2 |
|
|
Нулевой дрейф температуры (от -30 до +150) |
% |
≤ ± 4 |
|
|
частота |
Ширина амплитуды амплитуды (-3 дБ) |
Гц |
> 120 |
|
Ширина фазовой частоты (-90 °) |
Гц |
> 145 |
|
|
Рабочая температура |
℃ |
От -40 до +100 |
|
|
Вес нетто |
Кг |
1.4 | |
