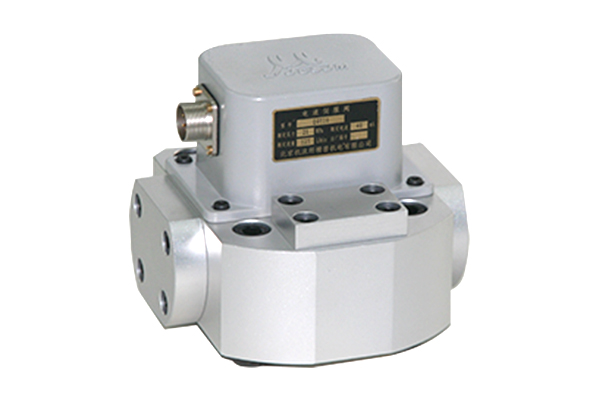

Серийный клапан серии QDY10

Описание
Сервоклапаны с обратной связью по силе обратной связи QDY10 представляют собой двухпозиционный сервоклапан с двойным соплом, который обладает высокими характеристиками при быстром динамическом отклике, чувствительности к давлению и линейности, небольшом дрейфе нуля, минимальном требуемом входе. В стоимость используется сверхтвердая оболочка из алюминиевого сплава и имеет компактную структуру, которая позволяет выбирать 5-й масляный порт для управления пилотным клапаном отдельно.
Наши саморазвивающиеся машины широко используются в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.

Рабочий процесс
Сервоклапан с электрогидравлической обратной связью QDY10 является ключевой частью управления системой управления электрогидравлическим сервоприводом, действующей на электрогидравлическое преобразование и усиление мощности, производительность и надежность которых напрямую влияют на производительность и надежность всей системы.
Конкретно, он может принимать электрический сигнал, передаваемый системой напрямую, и преобразовывать его в поток нагрузки или сигнал давления, который поляризован, пропорционален и может управлять электрогидравлическим сервоклапаном, чтобы система выдавала гидравлическую мощность для управления Соответствующих исполнительных органов.

Компонент сервоклапана с принудительной обратной связью QDY10
Электрогидравлический сервоклапан - это замкнутая система управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.

1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.











2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.










3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.











Параметры сервоклапана с обратной связью


Тип			QDY10
Диапазон давления масла в подающем трубопроводе		Мпа	1,5-28
Номинальное давление масла в подающем трубопроводе		Мпа	25
Номинальный расход QN [Л / мин] (при перепаде давления клапана 7 МПа)		Л / мин	100, 125, 150
Номинальный ток		мА	40, 80
Гистерезис		%	≤3
разрешение		%	≤0.5
Нелинейность		%	≤ ± 10
асимметричность		%	≤ ± 10
Увеличение давления		%	> 30
Внутренняя утечка		Л / мин	≤2.5
предвзятость		%	≤ ± 3
Нулевой дрейф давления подаваемого масла (от 80 до 110% Пс)		%	≤ ± 3
Нулевой дрейф возвращаемого давления масла (от 0 до 20% Пс)		%	≤ ± 2
Нулевой дрейф температуры (от -30 до +150)		%	≤ ± 4
частота	Ширина амплитуды амплитуды (-3 дБ)	Гц	> От 35 до 50
	Ширина фазовой частоты (-90 °)	Гц	> От 30 до 50
Рабочая температура		℃	От -40 до +100
Вес нетто		Кг	4, 7,5 (для стального корпуса)
