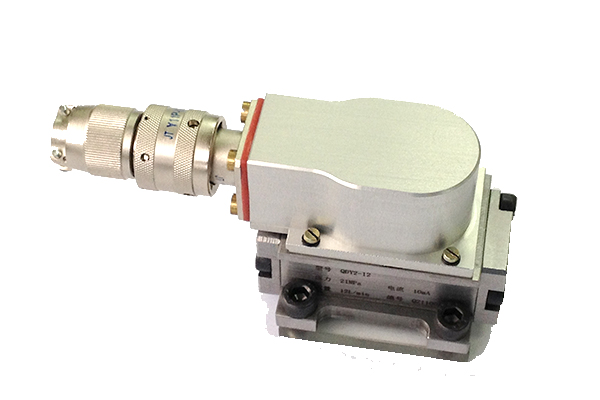

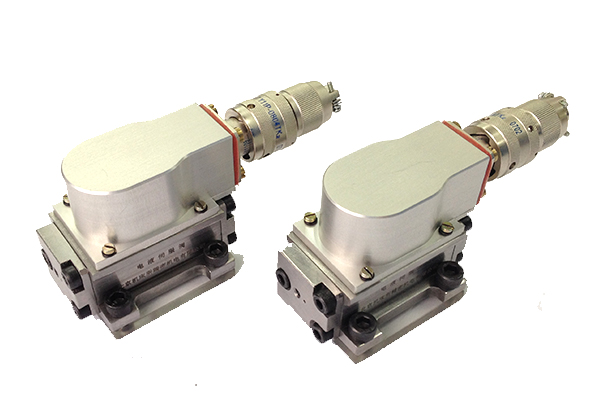

Сервоклапан серии QDY2

Описание
Электрогидравлический сервоклапан QDY2 поглощает преимущества аналогичных продуктов в стране и за рубежом, с небольшими размерами, малым весом, хорошей стабильностью, высокой чувствительностью, нулевым дрейфом, полосой частот, длительным сроком службы и высокой надежностью.
Сервопривод дроссельной заслонки подходит для автоматических систем управления, таких как управление положением, регулирование скорости, управление ускорением, управление силой, система контроля давления и управления синхронизацией. В результате он может обеспечить высокую точность и высокую скорость работы системы.

заявка
Саморазвивающиеся гидравлические сервоклапаны широко используются в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.

Особенности
1. Сервоклапан с сервоприводом с сервоприводом с сухим крутящим моментом оснащен двойными форсунками и одноступенчатым усилителем типа заслонки.
2. Электрический клапан обратной связи отличается отличной производительностью, высокой динамической характеристикой, устойчивой работой, надежностью и длительным сроком службы.
3. Он принимает кожух нержавеющей стали, с характерами компактной структуры, легковесом.

Технические параметры гидравлического сервоклапана

Тип			QDY2
Поставка   Диапазон давления масла		Мпа	1,5-28
Номинальный   Подавать давление масла		Мпа	21
Номинальный   Поток QN [Л / мин] (при падении давления клапана   7MPa)		Л / мин	12
Номинальный   текущий		мА	10
Гистерезис		%	≤3
разрешение		%	≤1
не   линейность		%	≤ ± 5
асимметричность		%	≤ ± 10
давление   усиление		%	> 30
внутренний   утечки		Л / мин	≤1.0
предвзятость		%	≤ ± 3
Нуль   Дрейф давления подаваемого масла (от 80 до 110% Пс)		%	≤ ± 2
Нуль   Дрейф обратного давления масла (от 0 до 20% Пс)		%	≤ ± 2
Нуль   Дрейф температуры (от -30 до +150)		%	≤ ± 2
частота	амплитудное   Ширина полосы (-3db)	Гц	> 100
	фаза   (-90 °)	Гц	> 100
Работа   температура		℃	От -40 до +100
Сеть   вес		Кг	0,35
