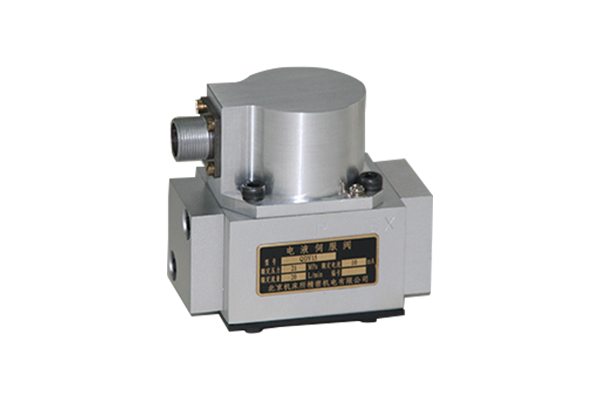

Сервоклапан серии QDY15

Описание
Сервоклапан с двойным соплом QDY15 представляет собой ключевую управляющую часть электрогидравлической системы сервоуправления, действующую на электрогидравлическое преобразование и усиление мощности. Он состоит из электро-механического преобразования, усилителя мощности, обратной связи.

 преимущества
1. Этот сервоклапан обладает отличной производительностью при быстром динамическом отклике, чувствительности и линейности давления, небольшом дрейфе нуля, минимальном требуемом входе. мощность.
2. Приводной сервопривод обратной связи принимает корпус из нержавеющей стали, с характеристиками компактной конструкции, малым весом.
3. Разрешено выбирать 5-й порт масла для управления пилотным клапаном отдельно.
4. Наши саморазвивающиеся сервоклапаны широко используются в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.

Компонент сервоклапана двойного сопла
Электрогидравлический сервоклапан - это замкнутая система управления, которая обычно состоит из электромеханического преобразования, усилителя мощности, обратной связи.

1. Электро-механические части преобразования:В сервоклапане заслонки сопла, электро-механические части преобразования являются двигателем с крутящим моментом, принцип работы заключается в том, чтобы преобразовать ток катушки входного змеевика в механическую энергию якоря.











2. Секция усилителя мощности:Усилитель мощности преобразует входную механическую энергию качающейся арматуры в гидравлическую энергию давления и потока. В электрическом обратном клапане серии QDY усилитель мощности в основном достигается заслонкой.










3. Обратная связь: Эта часть предназначена для обратной связи выходного давления или потока с предыдущим этапом в виде перемещения, силы или других форм. Благодаря этому механизму обратной связи сервоклапан сам по себе представляет собой систему управления с замкнутым контуром. Сервоклапан серии QDY представляет собой сервоклапан с принудительной обратной связью для достижения обратной связи с помощью элементов панели.









Параметры сервоклапана двойного сопла


Тип			QDY15
Поставка   Диапазон давления масла		Мпа	От 1,5 до 25
Номинальный   Подавать давление масла		Мпа	21
Номинальный   Поток QN [Л / мин] (при падении давления клапана   7MPa)		Л / мин	4, 10, 20,   40
Номинальный   Текущий В		мА	30, 40
Гистерезис		%	≤3
разрешение		%	≤0.5
не   линейность		%	≤ ± 10
асимметричность		%	≤ ± 10
давление   усиление		%	> 30
внутренний   утечки		Л / мин	≤1.5
предвзятость		%	≤ ± 3
Нуль   Дрейф давления подаваемого масла (от 80 до 110% Пс)		%	≤ ± 2
Нуль   Дрейф обратного давления масла (от 0 до 20% Пс)		%	≤ ± 2
Нуль   Дрейф температуры (от -30 до +150)		%	≤ ± 4
частота	амплитудное   Ширина полосы (-3db)	Гц	> 50
	фаза   (-90 °)	Гц	> 60
Работа   температура		℃	От -40 до +100
Сеть   вес		Кг	0.8
