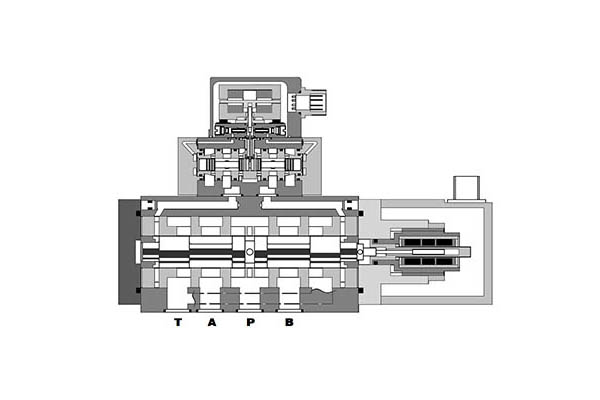

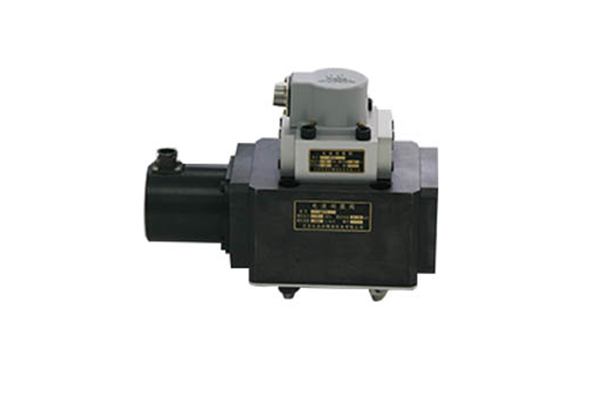

Сервоклапан серии QDY3

Описание
Электрогидравлический сервоклапан серии QDY3 является ключевой частью управления электрогидравлическим сервоуправлением, действующим на электрогидравлическое преобразование и усиление мощности. В качестве пилотного уровня пилотный сервоклапан использует заслонку с двойным соплом и снабжен электрической обратной связью для положения основного сердечника клапана.
Продукция сервоклапана, исследованная &, разработанная ею самостоятельно, широко используется в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.

Рабочий процесс
Чтобы быть конкретным, он может получать электрический сигнал, передаваемый системой напрямую, и преобразовывать его в поток нагрузки или сигнал давления, который поляризован, пропорционален и может управлять электрогидравлическим сервоклапаном, чтобы система выдавала гидравлическую мощность на привод Соответствующих исполнительных органов. Производительность и надежность будут напрямую влиять на производительность и надежность всей системы, поэтому она является основой электрогидравлической системы сервоуправления.

Особенности
1. Электрогидравлический сервоклапан использует клапан заслонки с двойным соплом в качестве пилотного уровня и снабжен электрической обратной связью для положения основного сердечника клапана.
2. Благодаря хорошему динамическому поведению и низкому потреблению энергии, он отвечает требованиям к клапанам с высокочастотным откликом и потоком из промышленных месторождений.
3. Принятие внешнего управляющего усилителя, управляющий сервоклапан легко регулируется.
4. Позволяет пользователям выбирать внешний способ управления и разгрузки для контрольного масла.

Технические параметры электрогидравлического сервоклапана

Тип			QDY3
Диапазон давления масла в подающем трубопроводе		Мпа	От 12 до 21
Номинальное давление масла в подающем трубопроводе		Мпа	21
Номинальный расход QN [Л / мин] (при   Падение давления в клапане 7 МПа)		Л / мин	400, 500
Номинальный ток		мА	10
Гистерезис		%	≤4
разрешение		%	≤1
Нелинейность		%	≤ ± 10
асимметричность		%	≤ ± 10
Увеличение давления		%	> 30
Внутренняя утечка		Л / мин	≤4
предвзятость		%	≤ ± 3
Нулевой сдвиг давления подаваемого масла (от 80 до 110%   Ps)		%	≤ ± 3
Нулевой дрейф возвращаемого давления масла (от 0 до 20%   Ps)		%	≤ ± 2
Нулевой дрейф температуры (от -30 до +150)		%	≤ ± 4
частота	Ширина амплитуды амплитуды (-3 дБ)	Гц	≥30
	Ширина фазовой частоты (-90 °)	Гц	≥35
Рабочая температура		℃	От -30 до +100
Вес нетто		Кг	9,8
