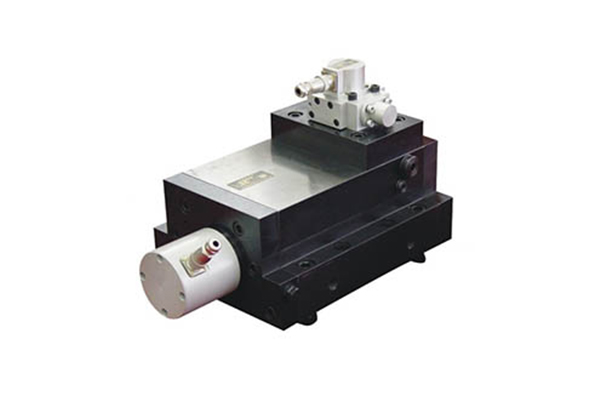

Серийный клапан серии QDY18

Описание
Наш саморазвивающийся клапан сервоклапана управления гидравлическим потоком широко используется в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.
Трехступенчатый сервоклапан серии QDY8 является ключевой частью управления электрогидравлическим сервоуправлением, действующим на электрогидравлическое преобразование и усиление мощности. Производительность и надежность будут напрямую влиять на производительность и надежность всей системы, поэтому она является основой электрогидравлической системы сервоуправления.

Рабочий процесс
Чтобы быть конкретным, он может получать электрический сигнал, передаваемый системой напрямую, и преобразовывать его в поток нагрузки или сигнал давления, который поляризован, пропорционален и может управлять электрогидравлическим сервоклапаном, чтобы система выдавала гидравлическую мощность на привод Соответствующих исполнительных органов.

Особенности сервоклапана управления гидравлическим потоком
1. В качестве пилотного уровня машина использует заслонку с двойным соплом и снабжена электрической обратной связью для положения основного сердечника клапана.
2. Благодаря хорошему динамическому поведению и низкому потреблению энергии, он отвечает требованиям к клапанам с высокочастотным откликом и потоком из промышленных месторождений.
3. Применяя внешний управляющий усилитель, этот электрогидравлический сервоклапан легко регулируется.
4. Позволяет пользователям выбирать внешний способ управления и разгрузки для контрольного масла.

Технические параметры сервоклапана управления гидравлическим потоком

Тип трехступенчатого сервоклапана			QDY18
Поставка   Диапазон давления масла		Мпа	От 2 до 21
Номинальный   Подавать давление масла		Мпа	14
Номинальный   Поток QN [Л / мин] (при падении давления клапана   7MPa)		Л / мин	800, 1000
Номинальный   текущий		мА	10
Гистерезис		%	≤4
разрешение		%	≤1
не   линейность		%	≤ ± 12
асимметричность		%	≤ ± 12
давление   усиление		%	> 30
внутренний   утечки		Л / мин	≤8
предвзятость		%	≤ ± 3
Нуль   Дрейф давления подаваемого масла (от 80 до 110% Пс)		%	≤ ± 2
Нуль   Дрейф обратного давления масла (от 0 до 20% Пс)		%	≤ ± 2
Нуль   Дрейф температуры (от -30 до +150)		%	≤ ± 4
частота	амплитудное   Ширина полосы (-3db)	Гц	≥30
	фаза   (-90 °)	Гц	≥35
Работа   температура		℃	От -30 до +100
Сеть   вес		Кг	136
