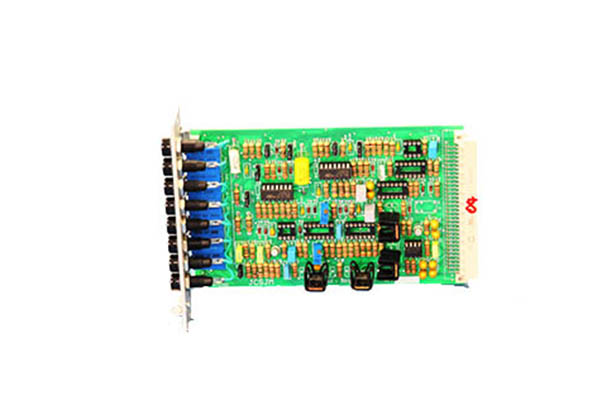

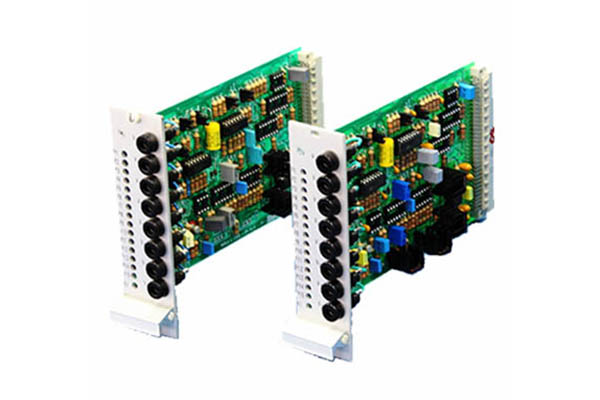

SVA-III-S Servo Amplifier

Descrição
SVA-III-S é um servoamplificador eletro-hidráulico de tipo placa com desmodulador de posição, que é principalmente para controle de válvula de 3 estágios com sensor de posição LVDT. Possui circuito desmodulador LVDT e realiza o controle em circuito fechado dentro do loop interno da bobina da válvula servo.
Além disso, o servoamplificador da placa também é para controle PID para loop externo. Com o ajuste do interruptor de salto, ele também pode ser usado para controlar o circuito fechado de posição formado por uma válvula servo de 2 estágios e sensor LVDT.

Aplicação
O servoamplificador eletro-hidráulico SVA-III-S é especialmente usado para a condução e controle de servo válvulas eletro-hidráulicas. Os amplificadores são principalmente para o controle de alta precisão de servo válvulas eletro-hidráulicas, como servo válvulas de válvula de bico e servo válvulas de jato, etc. Em um sistema hidráulico, é possível controlar parâmetros físicos, como posição, velocidade, aceleração e força por Usando vários dispositivos hidráulicos e sensores de medição. Por exemplo: cilindro controlado por válvula, motor controlado por válvulas, bombas controladas por válvulas, etc.

Características do Servo Amplificador de Mesa
1. Controle em circuito fechado de válvula servo de 3 estágios com sensor de posição LVDT
2. Configuração e seleção do controle PID do outerloop por um interruptor de salto
3. Limitação da corrente de saída
4. Ganho de alça interna ajustável
5. Teste rápido e rápido da placa frontal e potenciômetro de ajuste de parâmetros

Parâmetros do Servo Eletro-Hidráulico Amplificador

Fonte de energia		V	DC ± 15 ou ± 24
Servoamplificador	Entrada analógica		± 10V, 0-10V, 4-20mA
	Capacidade de condução da válvula servo		± 100mA, 100Ω
	Prorortional gain	MA / V	5 a 300
	Ganho de integração	MA / V-sec	8 a 4000
	Ganho diferencial	MA / V-sec / v	0,04 a 4
	Ganho no circuito interno	MA / V	10 a 200
	Sinal de perturbação		200 Hz 5Vpp
Oscilador	Freqüência	Hz	100 a 2500
	Amplitude	Vpp	2 a 11
Demodulador	Ondulação	MVp-p	& Lt; 40 (dentro da frequência de excitação dada)
	Ganho	Vdc / Vp-p	1 a 10
Escala de operação		℃	0 a 50
Tamanho do contorno		milímetros	100 × 160
