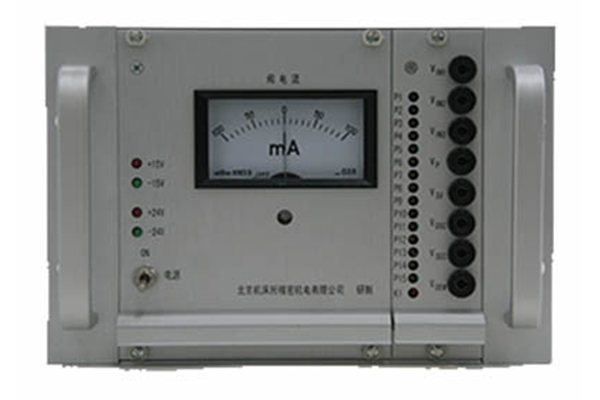

SVA-III-M Servo Amplifier

Descrição
O servoamplificador SVA-III-M é um amplificador tipo placa SVA-III, integrado a um chassi de alimentação padrão de 19 polegadas. Suas funções de controle são iguais às do amplificador tipo placa SVA-III. O servo-accionamento eletro-hidráulico é principalmente para controlar válvula de 3 estágios com sensor de posição LVDT, que pode realizar o controle em circuito fechado dentro do circuito interno da bobina da válvula servo. Com o ajuste do interruptor de salto, ele também pode ser usado para controlar o circuito fechado de posição formado por uma válvula servo de 2 estágios e sensor LVDT.

Características técnicas
1. Controle de circuito fechado da válvula servo de três estágios com sensor de posição LVDT
2. Definir e selecionar o PID de loop externo é o controle por um interruptor de salto
3. Limitação da corrente de saída
4. Ganho de alça interna ajustável
5. Teste rápido e rápido do painel frontal e potenciômetro de ajuste
6. Corrente da válvula de válvula direta e indicação da fonte de alimentação

Caracteres estruturais
1. Possui um circuito demodulador LVDT, com a função de controle PID do loop externo.
2. O servo-accionamento eletro-hidráulico é fornecido com uma fonte de alimentação linear integrada. Você pode fornecer AC220V diretamente.
3. O contorno usa uma caixa padrão.
4. O amperímetro da placa frontal indica a corrente da bobina da válvula para fácil observação no comissionamento.

Aplicação
Os servoamplificadores da série SVA são especialmente utilizados para a condução e controle de servo válvulas eletro-hidráulicas. Os amplificadores são principalmente para o controle de alta precisão de servo válvulas eletro-hidráulicas, como servo válvulas de válvula de bico e servo válvulas de jato, etc. Em um sistema hidráulico, é possível controlar parâmetros físicos, como posição, velocidade, aceleração e força por Usando vários dispositivos hidráulicos e sensores de medição. Por exemplo: cilindro controlado por válvula, motor controlado por válvulas, bombas controladas por válvulas, etc.

Parâmetros de Servo Drive Eletro-Hidráulico

Fonte de energia		V	AC220
Servoamplificador	Entrada analógica		± 10V, 0-10V, 4-20mA
	Capacidade de condução da válvula servo		± 100mA, 100Ω
	Prorortional gain	MA / V	5 a 300
	Ganho de integração	MA / V-sec	8 a 4000
	Ganho diferencial	MA / V-sec / v	0,04 a 4
	Ganho no circuito interno	MA / V	10 a 200
	Sinal de perturbação		200 Hz 5Vpp
Oscilador	Freqüência	Hz	100 a 2500
	Amplitude	Vpp	2 a 11
Demodulador	Ondulação	MVp-p	& Lt; 40 (dentro da frequência de excitação dada)
	Ganho	Vdc / Vp-p	1 a 10
Escala de operação		℃	0 a 50
Tamanho do contorno		milímetros	100 × 160
