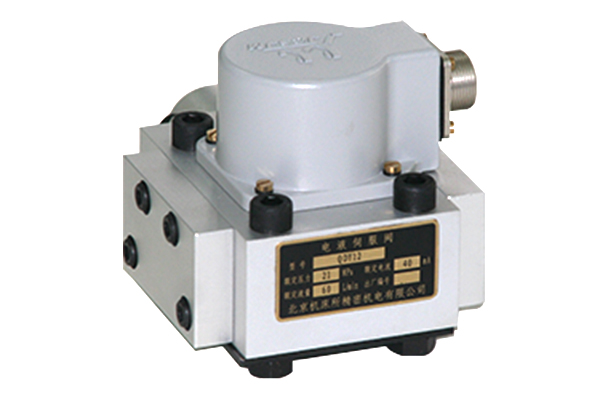

QDY12 Serie Servo Valve

Beschrijving
QDY12 serie feedback servo ventielen zijn veel gebruikt in metallurgie, lucht- en ruimtevaart, scheepsbouw, automobiel, textiel en drukindustrie. Het bestaat uit elektro-mechanische omzetting, krachtversterker en feedback, welke prestaties en betrouwbaarheid direct de prestaties en betrouwbaarheid van het gehele systeem beïnvloeden.

voordelen
1. Serieventielen van QDY12 serie zijn een dubbele nozzle vlapper servo-klep, die grote prestaties op snelle dynamische respons, drukgevoeligheid en lineariteit, kleine nuldrift, lage benodigde invoer hebben. macht.
2. De elektronische smoorklep keurt de super harde aluminiumlegeringsk Shell toe en heeft een compacte structuur.
3. Het is toegestaan ​​om de 5e oliepoort te selecteren om de pilootklep afzonderlijk te bedienen.

Component van QDY12 Feedback Servo Valve
Elektrohydraulische servoklep is een gesloten lusregeling, dat in het algemeen bestaat uit elektro-mechanische omzetting, krachtversterker, feedback.

1. Elektromekanische omzettingsdelen:In de servo-ventiel van de spuitvleugel zijn elektro-mechanische omzettingsonderdelen een koppelmotor. Het principe van de werking is om de stroom van de ingangsspoel om te zetten in de mechanische energie van de armatuur.











2. Vermogensversterker sectie:Versterker is de ingevoerde mechanische energie van de schommelarmatuur in de hydraulische energie van druk en stroom. In de QDY-serie elektrische terugslagklep wordt de versterker meestal bereikt door de flapper-structuur.










3. Feedback: Dit deel is om de uitvoerdruk of de stroom naar het voorafgaande stadium terug te geven als de verplaatsing, kracht of andere vormen. Door dit terugkoppelingsmechanisme is de servo-klep zelf een gesloten loopcontrolesysteem. QDY serie servo-klep is servo-ventielkracht, om de feedbackfunctie te bereiken door bezelcomponenten.










Parameters van elektronische gasklep


Type			QDY12
Oliedrukbereik leveren		mpa	1,5 tot 25
Nominale toevoer oliedruk		mpa	21
Nominale stroom Qn (L / min) (bij klep druk   Daling van 7MPa)		L / min	4, 10, 20, 40
Nominale stroom		mA	30, 40
hysteresis		%	≤3
Resolutie		%	≤0.5
Niet-lineariteit		%	≤ ± 8
Asymmetrie		%	≤ ± 10
Drukverhoging		%	> 30
Interne lekkage		L / min	≤1.2
Bias of Feedback Servo Valve		%	≤ ± 3
Zero drift van de oliedruk van de toevoer (80 tot 110% Ps)		%	≤ ± 2
Nul drijfveer van retour olie druk (0 tot 20% Ps)		%	≤ ± 2
Zero drift in temperatuur (-30 tot +150)		%	≤ ± 4
Frequentie	Amplitude frequentie breedte (-3db)	hz	> 120
	Fase frequentie breedte (-90 °)	hz	> 145
Werktemperatuur		℃	-40 tot +100
Netto gewicht		Kg	1.4
