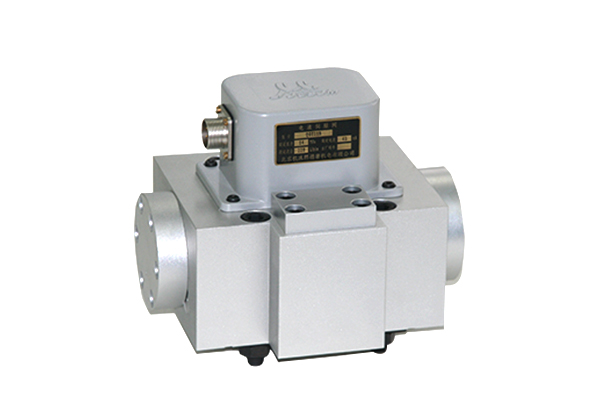

QDY11B Serie Servo Valve

Beschrijving
QDY11B elektrohydraulische klep is een sleutelcontrole onderdeel van het elektrohydraulische servo controlesysteem, dat handelt op elektrohydraulische conversie en vermogensversterking, welke prestaties en betrouwbaarheid direct de prestaties en betrouwbaarheid van het gehele systeem beïnvloeden.
Om specifiek te zijn, kan het elektrisch signaal dat door het systeem wordt doorgegeven rechtstreeks ontvangen en omzetten in een lading of druk signaal dat gepolariseerd, proportioneel is en de elektrohydraulische servo-klep kan bedienen, zodat het systeem hydraulische kracht zal afzetten om de Overeenkomstige uitvoerende instanties.

voordelen
1. QDY serie servo-ventielen zijn een dubbele nozzle vlapper servo-klep, die grote prestaties op snelle dynamische respons, drukgevoeligheid en lineariteit, kleine nuldrift, lage benodigde invoer hebben. macht.
2. De servomotor klep maakt gebruik van super hard aluminium legering shell en heeft een compacte structuur.
3. Het is toegestaan ​​om de 5e oliepoort te selecteren om de pilootklep afzonderlijk te bedienen.
4. Onze zelf ontwikkelde waarden zijn veel gebruikt in metallurgie, lucht- en ruimtevaart, scheepsbouw, automobiel-, textiel- en drukindustrie.

Component van QDY11B elektrohydraulische klep
Elektrohydraulische servoklep is een gesloten lusregeling, dat in het algemeen bestaat uit elektro-mechanische omzetting, krachtversterker, feedback.

1. Elektromekanische omzettingsdelen:In de servo-ventiel van de spuitvleugel zijn elektro-mechanische omzettingsonderdelen een koppelmotor. Het principe van de werking is om de stroom van de ingangsspoel om te zetten in de mechanische energie van de armatuur.











2. Vermogensversterker sectie:Versterker is de ingevoerde mechanische energie van de schommelarmatuur in de hydraulische energie van druk en stroom. In de QDY-serie elektrische terugslagklep wordt de versterker meestal bereikt door de flapper-structuur.










3. Feedback: Dit deel is om de uitvoerdruk of de stroom naar het voorafgaande stadium terug te geven als de verplaatsing, kracht of andere vormen. Door dit terugkoppelingsmechanisme is de servo-klep zelf een gesloten loopcontrolesysteem. QDY serie servo-klep is servo-ventielkracht, om de feedbackfunctie te bereiken door bezelcomponenten.







Parameters van QDY11B elektrohydraulische klep


Type			QDY11B
Oliedrukbereik leveren		mpa	1,5 tot 21
Nominale toevoer oliedruk		mpa	16
Nominale stroom QN [L / min] (at   Klep druk daling van 7MPa)		L / min	200, 250
Nominale stroom		mA	15, 40
hysteresis		%	≤4
Resolutie		%	≤1
Niet-lineariteit		%	≤ ± 10
Asymmetrie		%	≤ ± 10
Drukverhoging		%	> 25
Interne lekkage		L / min	≤3.2
Vooroordeel		%	≤ ± 3
Zero drift van de oliedruk van de toevoer (80 tot 110%   Ps)		%	≤ ± 3
Nuldrift van de retouroliedruk (0 tot 20%   Ps)		%	≤ ± 2
Zero drift in temperatuur (-30 tot +150)		%	≤ ± 4
Frequentie	Amplitude frequentie breedte (-3db)	hz	> 20
	Fase frequentie breedte (-90 °)	hz	> 25
Werktemperatuur		℃	-40 tot +100
Netto gewicht		Kg	6.5
