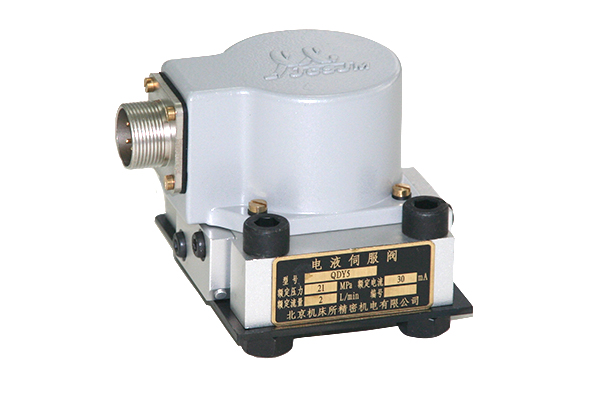

Сервоклапан серии QDY5

Описание
Электрогидравлический сервоклапан QDY5 представляет собой ключевую часть управления системой электрогидравлического сервоуправления, действуя на электрогидравлическое преобразование и усиление мощности, производительность и надежность которых напрямую влияют на производительность и надежность всей системы.
Конкретно, он может принимать электрический сигнал, передаваемый системой напрямую, и преобразовывать его в поток нагрузки или сигнал давления, который поляризован, пропорционален и может управлять электрогидравлическим сервоклапаном, чтобы система выдавала гидравлическую мощность для управления Соответствующих исполнительных органов.

заявка
Саморазвитый электрогидравлический клапан широко используется в металлургии, аэрокосмической, судостроительной, автомобильной, текстильной и полиграфической промышленности.

Особенности
1. Электрогидравлические сервоклапаны QDY5 имеют отличную производительность при быстром динамическом отклике, чувствительности и линейности давления, небольшом дрейфе нуля, низкой требуемой входной мощности.
2. Гидравлический сервоклапан с гидромотором с сухим крутящим моментом оснащен двойными соплами и одноступенчатым усилителем типа заслонки.
3. Машина имеет отличную производительность, высокий динамический отклик, устойчивую работу, надежный и длительный срок службы.
4. Электрогидравлический клапан использует сверхтвердый алюминиевый сплав, который имеет компактную структуру и легкий вес.

Параметры электрогидравлического сервоклапана QDY5

Тип			QDY5
Поставка   Диапазон давления масла		Мпа	От 1,5 до 21
Номинальный   Подавать давление масла		Мпа	21
Номинальный   Поток QN [Л / мин] (при падении давления клапана   7MPa)		Л / мин	1, 2
Номинальный ток		мА	30, 40
Гистерезис		%	≤3
разрешение		%	≤0.5
не   линейность		%	≤ ± 10
асимметричность		%	≤ ± 10
давление   усиление		%	> 30
внутренний   утечки		Л / мин
предвзятость		%	≤ ± 3
Нуль   Дрейф давления подаваемого масла (80-110% Пс)		%	≤ ± 2
Нуль   Дрейф обратного давления масла (0-20% Пс)		%	≤ ± 2
Нуль   Дрейф температуры (от -30 до +150)		%	≤ ± 3
частота	амплитудное   Ширина полосы (-3db)	Гц	> 500
	фаза   (-90 °)	Гц	> 500
Работа   температура		℃	От -55 до +100
Сеть   вес		Кг	0,3
