Описание

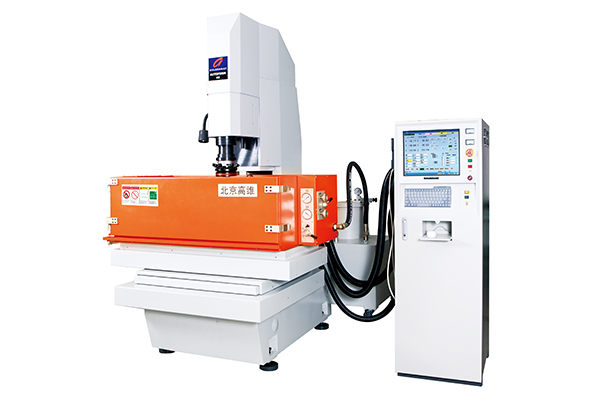

AF40 Три оси станков с ЧПУ EDM широко используются в области производства пресс-форм для электронных компонентов, автоматизации, информационных и коммуникационных технологий, бытовой техники. И это также играет важную роль в содействии производству деталей в аэрокосмической промышленности, автомобильной промышленности, стоматологической промышленности, часовой промышленности и ювелирной промышленности и во многих других областях.
Особенности
1. С конструкцией конструкции высокой жесткости, высокоточной конструкцией блока движения, точностью сборки.
2. Автоматическая измерительная функция соответствует требованиям выравнивания позиционирования.
3. Программная экспертная система: интеллектуальная автоматическая программа работает в этом процессе (от грубой обработки до чистовой обработки) в соответствии с технологическими требованиями. Установите степень приоритетности обработки в соответствии с эффективностью или качеством обработки.
4. Богатый режим перевода: обеспечивает круговой перевод, квадратный перевод, кросс-перевод и 45-градусный угол перевода и т. Д. Отрегулируйте состояние выхлопа-выхлопа, чтобы, очевидно, снизить износ электродов.
5. Система управления - это новый встроенный промышленный ПК и многопроцессорная система, в которой используется американский контроллер движения GALIL, контроллер Yaskawa и Panassonic AC.
6. С платформой Windows он оснащен многозадачной работой и простой работой.
7. Отображение состояния обработки в любое время, что обеспечивает возможность сетевой связи.
Параметры трех осей NC EDM Machinery
AF40 Три оси станков с ЧПУ EDM широко используются в области производства пресс-форм для электронных компонентов, автоматизации, информационных и коммуникационных технологий, бытовой техники. И это также играет важную роль в содействии производству деталей в аэрокосмической промышленности, автомобильной промышленности, стоматологической промышленности, часовой промышленности и ювелирной промышленности и во многих других областях.
Особенности
1. С конструкцией конструкции высокой жесткости, высокоточной конструкцией блока движения, точностью сборки.
2. Автоматическая измерительная функция соответствует требованиям выравнивания позиционирования.
3. Программная экспертная система: интеллектуальная автоматическая программа работает в этом процессе (от грубой обработки до чистовой обработки) в соответствии с технологическими требованиями. Установите степень приоритетности обработки в соответствии с эффективностью или качеством обработки.
4. Богатый режим перевода: обеспечивает круговой перевод, квадратный перевод, кросс-перевод и 45-градусный угол перевода и т. Д. Отрегулируйте состояние выхлопа-выхлопа, чтобы, очевидно, снизить износ электродов.
5. Система управления - это новый встроенный промышленный ПК и многопроцессорная система, в которой используется американский контроллер движения GALIL, контроллер Yaskawa и Panassonic AC.
6. С платформой Windows он оснащен многозадачной работой и простой работой.
7. Отображение состояния обработки в любое время, что обеспечивает возможность сетевой связи.
Параметры трех осей NC EDM Machinery
| Станок CNC EDM | AF40 | ||
| Станок | Конструкция станка | Структура типа C | |
| Вес машины | Кг | 2500 | |
| Габаритный размер | мм | 1600 × 1600 × 2300 | |
| Ход X | мм | 380 | |
| Y ход | мм | 280 | |
| Z ход | мм | 280 | |
| Система измерения смещения | Датчик положения | ||
| Разрешение измерения смещения X, Y, Z | мкм | 1 | |
| Рабочий диапазон | Размер рабочего стола (L × W) | мм | 700 × 400 |
| Масляная канавка | мм | ||
| Максимальный вес электрода | Кг | 50 | |
| Максимальный вес заготовки | Кг | 600 | |
| Система рабочей жидкости | Емкость масляного бака | L | 590 |
| Фильтрующая система | L | 4 бумажный фильтр | |
| Импульсный источник питания | Тип | Источник питания Isopulse | |
| Пиковый ток | 64 | ||
| Наилучшая шероховатость поверхности (Ra) | мкм | 0,1 | |
| Минимальный износ электродов | 0,1% | ||
| Максимальная эффективность обработки (64A) | mm³ / мин | 400 | |
| Система ЧПУ | экран | 17TFT | |
| Пульт | Стандартная конфигурация | ||
| Программирование экспертной системы | Стандартная конфигурация | ||
| Управляющая ось | Одновременно контролируются оси | ||
| Производители энергии | Трехфазное напряжение | В | 380 |
| Частота питания | Гц | 50 | |
| Потребляемая мощность (64A) | KVA | 7 | |
