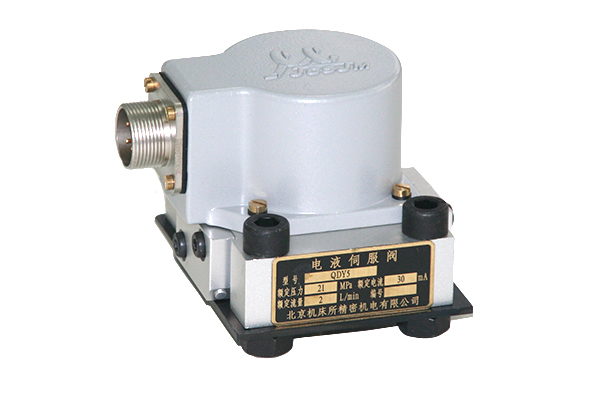

Servo Valvula Série QDY5

Descrição
A válvula servo eletro-hidráulica QDY5 é uma parte chave de controle do sistema de controle de servo eletro-hidráulico, atuando sobre a conversão eletro-hidráulica e amplificação de potência, o desempenho e a confiabilidade afetarão diretamente o desempenho e a confiabilidade de todo o sistema.
Para ser específico, pode receber o sinal elétrico passado diretamente pelo sistema e convertê-lo em um fluxo de carga ou sinal de pressão que é polarizado, proporcional e pode controlar a servo validade eletro-hidráulica, para que o sistema emita energia hidráulica para dirigir o Órgãos executivos correspondentes.

Aplicação
A válvula eletro-hidráulica auto-desenvolvida tem sido amplamente utilizada na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e de impressão.

Características
1. As servoválvulas eletro-hidráulicas QDY5 possuem ótimos desempenhos em resposta dinâmica rápida, sensibilidade e linearidade de pressão, pequena deriva de zero, baixa potência de entrada necessária.
2. A válvula servo eletro-hidráulica motorizada de torque seco está equipada com bicos duplos e amplificador de fase única tipo flapper.
3. A máquina possui excelente desempenho, alta resposta dinâmica, operação estável, confiável e longa vida útil.
4. A válvula eletro-hidráulica utiliza uma concha de liga de alumínio super rígida, que possui estrutura compacta e peso leve.

Parâmetros da Servo Validade Electro-hidráulica QDY5

Tipo			QDY5
Fornecem   Faixa de pressão do óleo		Mpa	1,5 a 21
Avaliado   Força pressão do óleo		Mpa	21
Avaliado   Fluxo QN [L / min] (na queda de pressão da válvula   7MPa)		L / min	1, 2
Corrente nominal		MA	30, 40
Histerese		%	≤3
Resolução		%	≤0,5
Não   Linearidade		%	≤ ± 10
Assimetria		%	≤ ± 10
Pressão   ganho		%	> 30
interno   vazamento		L / min
Viés		%	≤ ± 3
Zero   Pressão de óleo da deriva da pressão (80-110% de Ps)		%	≤ ± 2
Zero   Deriva da pressão do óleo de retorno (0-20% de Ps)		%	≤ ± 2
Zero   Temperatura de deriva (-30 a +150)		%	≤ ± 3
Freqüência	Amplitude   Largura da frequência (-3db)	Hz	> 500
	Estágio   Largura da frequência (-90 °)	Hz	> 500
Trabalhos   temperatura		℃	-55 a +100
Líquido   peso		Kg	0,3
