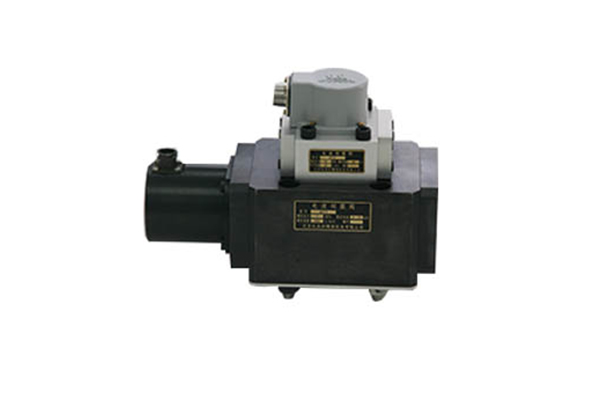

Servo Valvula Série QDY3

Descrição

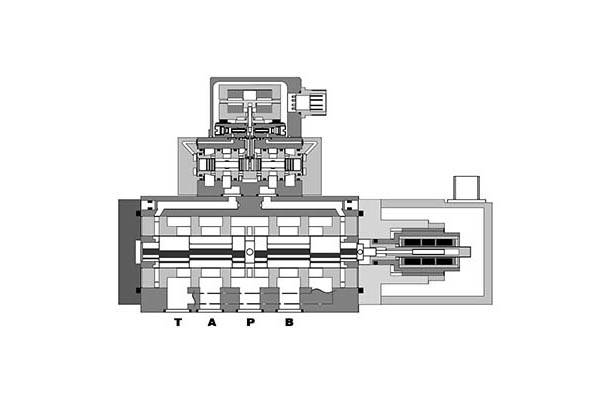

A válvula servo eletroidráulica da série QDY3 é uma parte chave de controle do sistema de controle servo eletro-hidráulico, atuando sobre conversão eletro-hidráulica e amplificação de potência. A válvula servo piloto usa uma válvula de fliper de bico duplo como nível de piloto e fornecida com feedback elétrico para a posição principal do núcleo da válvula.
Os produtos Servo Valve pesquisados ​​& desenvolvidos independentemente por ela têm sido amplamente utilizados na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e impressão.

Processo de trabalho
Para ser específico, pode receber o sinal elétrico passado pelo sistema diretamente e convertê-lo em um fluxo de carga ou sinal de pressão que é polarizado, proporcional e pode controlar a válvula servo-eletro-hidráulica, de modo que o sistema emita energia hidráulica para conduzir Os órgãos executivos correspondentes. O desempenho e a confiabilidade afetarão diretamente o desempenho e a confiabilidade de todo o sistema, por isso é o núcleo do sistema de servo-controle eletro-hidráulico.

Características
1. A válvula servo eletro-hidráulica utiliza uma válvula de válvula de bocal duplo como nível de piloto e fornecida com feedback elétrico para a posição principal do núcleo da válvula.
2. Com bom comportamento dinâmico e baixo consumo de energia, ele atende aos requisitos para válvulas com resposta de alta freqüência e fluxo de campos industriais.
3. Ao adotar um amplificador de controle externo, a válvula servo piloto é fácil de ajustar.
4. Permitir que os usuários selecionem o controle externo e a maneira de descarga para o controle do óleo do controle.

Parâmetros técnicos da servo-válvula eletroduítica

Tipo			QDY3
Força de pressão do óleo		Mpa	12 a 21
Pressão de óleo da fonte avaliada		Mpa	21
Fluxo nominal QN [L / min] (em   Queda de pressão da válvula de 7MPa)		L / min	400, 500
Corrente nominal		MA	10
Histerese		%	≤ 4
Resolução		%	≤1
Não-linearidade		%	≤ ± 10
Assimetria		%	≤ ± 10
Ganho de pressão		%	> 30
Vazamento interno		L / min	≤ 4
Viés		%	≤ ± 3
Deriva zero da pressão do óleo de alimentação (80 a 110%   Ps)		%	≤ ± 3
Deriva zero da pressão do óleo de retorno (0 a 20%   Ps)		%	≤ ± 2
Zero drift in temperature (-30 a +150)		%	≤ ± 4
Freqüência	Largura da frequência de amplitude (-3db)	Hz	≥30
	Largura da freqüência de fase (-90 °)	Hz	≥35
Temperatura de trabalho		℃	-30 a +100
Peso líquido		Kg	9.8
