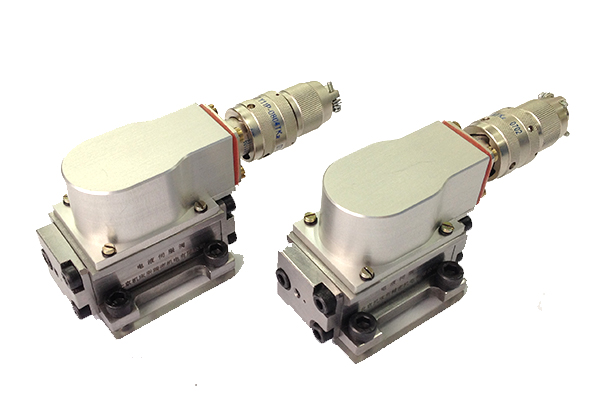

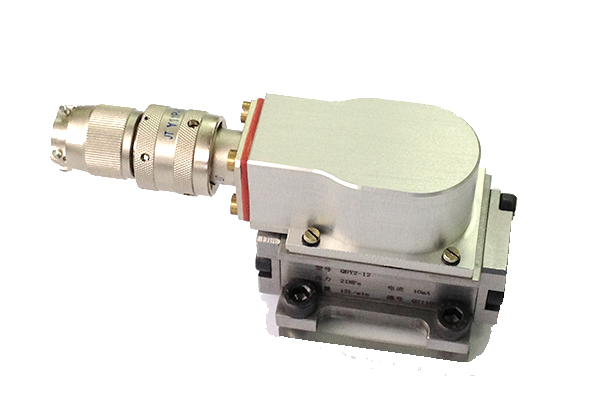

Descrição
A válvula servo eletro-hidráulica QDY2 absorve as vantagens de produtos similares em casa e no exterior, com tamanho pequeno, peso leve, boa estabilidade, alta sensibilidade, deriva zero, largura de banda de freqüência, longa vida e alta confiabilidade.
A válvula servo do acelerador é adequada para sistemas de controle automático, como controle de posição, controle de velocidade, controle de aceleração, controle de força, controle de pressão e sistema de controle de sincronização. Como resultado, pode atingir requisitos de alta precisão e alta velocidade do sistema.
Aplicação
As servoválvulas hidráulicas auto-desenvolvidas têm sido amplamente utilizadas na indústria metalúrgica, aeroespacial, naval, automotiva, têxtil e gráfica.
Características
1. A válvula servo de aceleração motor de torque seco está equipada com bicos duplos e amplificador de fase única tipo flapper.
2. A válvula de retorno elétrico possui excelente desempenho, alta resposta dinâmica, operação estável, vida útil confiável e longa.
3. Adota casca de aço inoxidável, com os caracteres de estrutura compacta, peso leve.
Parâmetros técnicos da servo-válvula hidráulica
A válvula servo eletro-hidráulica QDY2 absorve as vantagens de produtos similares em casa e no exterior, com tamanho pequeno, peso leve, boa estabilidade, alta sensibilidade, deriva zero, largura de banda de freqüência, longa vida e alta confiabilidade.
A válvula servo do acelerador é adequada para sistemas de controle automático, como controle de posição, controle de velocidade, controle de aceleração, controle de força, controle de pressão e sistema de controle de sincronização. Como resultado, pode atingir requisitos de alta precisão e alta velocidade do sistema.
Aplicação
As servoválvulas hidráulicas auto-desenvolvidas têm sido amplamente utilizadas na indústria metalúrgica, aeroespacial, naval, automotiva, têxtil e gráfica.
Características
1. A válvula servo de aceleração motor de torque seco está equipada com bicos duplos e amplificador de fase única tipo flapper.
2. A válvula de retorno elétrico possui excelente desempenho, alta resposta dinâmica, operação estável, vida útil confiável e longa.
3. Adota casca de aço inoxidável, com os caracteres de estrutura compacta, peso leve.
Parâmetros técnicos da servo-válvula hidráulica
Tipo |
|
QDY2 |
|
Fornecem
Faixa de pressão do óleo |
Mpa |
1,5 a 28 |
|
Avaliado
Força pressão do óleo |
Mpa |
21 |
|
Avaliado
Fluxo QN [L / min] (na queda de pressão da válvula
7MPa) |
L / min |
12 |
|
Avaliado
atual |
MA |
10 |
|
Histerese |
% |
≤3 |
|
Resolução |
% |
≤1 |
|
Não
Linearidade |
% |
≤ ± 5 |
|
Assimetria |
% |
≤ ± 10 |
|
Pressão
ganho |
% |
> 30 |
|
interno
vazamento |
L / min |
≤1.0 |
|
Viés |
% |
≤ ± 3 |
|
Zero
Pressão de óleo de deriva de fornecimento (80 a 110% de Ps) |
% |
≤ ± 2 |
|
Zero
Deriva da pressão do óleo de retorno (0 a 20% de Ps) |
% |
≤ ± 2 |
|
Zero
Temperatura de deriva (-30 a +150) |
% |
≤ ± 2 |
|
Freqüência |
Amplitude
Largura da frequência (-3db) |
Hz |
> 100 |
Estágio
Largura da frequência (-90 °) |
Hz |
> 100 |
|
Trabalhos
temperatura |
℃ |
-40 a +100 |
|
Líquido
peso |
Kg |
0,35 |
