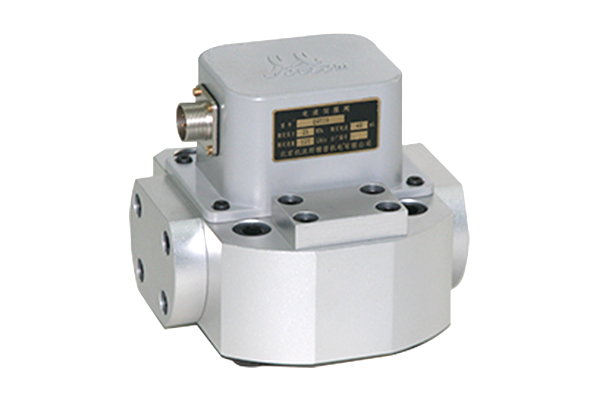

Servo Valvula Série QDY10

Descrição
As válvulas servo de feedback de força da série QDY10 são válvulas servo flapper de bico dupla, que apresentam ótimos desempenhos em resposta dinâmica rápida, sensibilidade e linearidade de pressão, pequena derivação de zero, baixa entrada necessária. O valor utiliza um invólucro de liga de alumínio super rígido e possui uma estrutura compacta, que permite selecionar a 5ª porta de óleo para controlar a válvula piloto separadamente.
Nossas máquinas auto-desenvolvidas têm sido amplamente utilizadas na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e impressão.

Processo de trabalho
A válvula de servo eletro-hidráulica QDY10 é uma parte chave de controle do sistema de controle de servo eletro-hidráulico, atuando sobre conversão eletro-hidráulica e amplificação de potência, desempenho e confiabilidade que afetarão diretamente o desempenho e a confiabilidade de todo o sistema.
Para ser específico, pode receber o sinal elétrico passado diretamente pelo sistema e convertê-lo em um fluxo de carga ou sinal de pressão que é polarizado, proporcional e pode controlar a servo validade eletro-hidráulica, para que o sistema emita energia hidráulica para dirigir o Órgãos executivos correspondentes.

Componente de QDY10 Force Feedback Servo Valve
A válvula servo eletro-hidráulica é um sistema de controle em circuito fechado, que geralmente consiste em conversão eletro-mecânica, amplificador de potência, feedback.

1. Peças de conversão eletromecânica:Na válvula servo flapper do bocal, as peças de conversão eletro-mecânica são um motor de torque, o princípio da operação é converter a corrente da bobina de entrada que se balança na energia mecânica da armadura.











2. Seção do amplificador de potência:O amplificador de potência converte a energia mecânica de entrada da armadura do balanço na energia hidráulica da pressão e do fluxo. Na válvula de retorno elétrico da série QDY, o amplificador de potência é principalmente alcançado pela estrutura do flapper.










3. Feedback: Esta parte é para rever a pressão de saída ou fluxo para o estágio anterior como o deslocamento, força ou outras formas. Devido a este mecanismo de feedback, a válvula servo em si é um sistema de controle em malha fechada. A válvula servo da série QDY é válvula servo de retorno de força, para atingir a função de feedback por componentes do painel.











Parâmetros da Servo Valve de Feedback da Força


Tipo			QDY10
Força de pressão do óleo		Mpa	1,5 a 28
Pressão de óleo da fonte avaliada		Mpa	25
Fluxo nominal QN [L / min] (na queda de pressão da válvula de 7MPa)		L / min	100, 125, 150
Corrente nominal		MA	40, 80
Histerese		%	≤3
Resolução		%	≤0,5
Não-linearidade		%	≤ ± 10
Assimetria		%	≤ ± 10
Ganho de pressão		%	> 30
Vazamento interno		L / min	≤2,5
Viés		%	≤ ± 3
Pressão zero do óleo de alimentação (80 a 110% Ps)		%	≤ ± 3
Deriva zero da pressão do óleo de retorno (0 a 20% de Ps)		%	≤ ± 2
Zero drift in temperature (-30 a +150)		%	≤ ± 4
Freqüência	Largura da frequência de amplitude (-3db)	Hz	> 35 a 50
	Largura da freqüência de fase (-90 °)	Hz	> 30 a 50
Temperatura de trabalho		℃	-40 a +100
Peso líquido		Kg	4, 7,5 (para corpo de aço)
