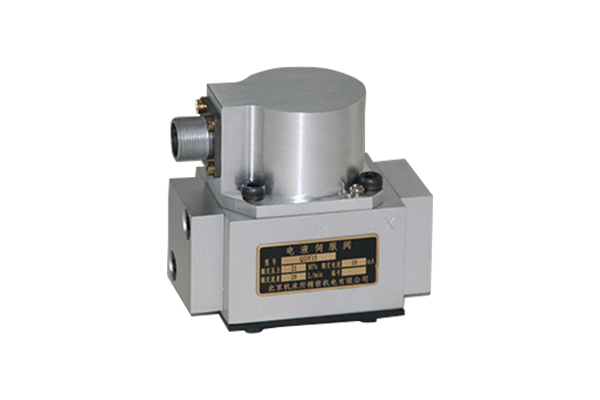

Servo Valvula Série QDY15

Descrição
A válvula servo flapper de bico duplo da série QDY15 é uma parte de controle chave do sistema de controle servo eletro-hidráulico, atuando sobre conversão eletro-hidráulica e amplificação de potência. Consiste em conversão eletromecânica, amplificador de potência, feedback.

 Vantagens
1. Esta válvula servo possui ótimos desempenhos na rápida resposta dinâmica, sensibilidade à pressão e linearidade, pequena derivação de zero, baixa entrada necessária. poder.
2. A válvula de servo de feedback de força adota shell de aço inoxidável, com os caracteres de estrutura compacta e leve.
3. É permitido selecionar a 5ª porta de óleo para controlar a válvula piloto separadamente.
4. Nossas servo válvulas auto-desenvolvidas têm sido amplamente utilizadas na indústria de metalurgia, aeroespacial, construção naval, automotivo, têxtil e de impressão.

Componente da Servo Valvula Dobradiça Dupla
A válvula servo eletro-hidráulica é um sistema de controle em circuito fechado, que geralmente consiste em conversão eletro-mecânica, amplificador de potência, feedback.

1. Peças de conversão eletromecânica:Na válvula servo flapper do bocal, as peças de conversão eletro-mecânica são um motor de torque, o princípio da operação é converter a corrente da bobina de entrada que se balança na energia mecânica da armadura.











2. Seção do amplificador de potência:O amplificador de potência converte a energia mecânica de entrada da armadura do balanço na energia hidráulica da pressão e do fluxo. Na válvula de retorno elétrico da série QDY, o amplificador de potência é principalmente alcançado pela estrutura do flapper.










3. Feedback: Esta parte é para rever a pressão de saída ou fluxo para o estágio anterior como o deslocamento, força ou outras formas. Devido a este mecanismo de feedback, a válvula servo em si é um sistema de controle em malha fechada. A válvula servo da série QDY é válvula servo de retorno de força, para atingir a função de feedback por componentes do painel.









Parâmetros da servo valvula dobradiça dupla


Tipo			QDY15
Fornecem   Faixa de pressão do óleo		Mpa	1,5 a 25
Avaliado   Força pressão do óleo		Mpa	21
Avaliado   Fluxo QN [L / min] (na queda de pressão da válvula   7MPa)		L / min	4, 10, 20,   40
Avaliado   Atual In		MA	30, 40
Histerese		%	≤3
Resolução		%	≤0,5
Não   Linearidade		%	≤ ± 10
Assimetria		%	≤ ± 10
Pressão   ganho		%	> 30
interno   vazamento		L / min	≤1,5
Viés		%	≤ ± 3
Zero   Pressão de óleo de deriva de fornecimento (80 a 110% de Ps)		%	≤ ± 2
Zero   Deriva da pressão do óleo de retorno (0 a 20% de Ps)		%	≤ ± 2
Zero   Temperatura de deriva (-30 a +150)		%	≤ ± 4
Freqüência	Amplitude   Largura da frequência (-3db)	Hz	> 50
	Estágio   Largura da frequência (-90 °)	Hz	> 60
Trabalhos   temperatura		℃	-40 a +100
Líquido   peso		Kg	0,8
