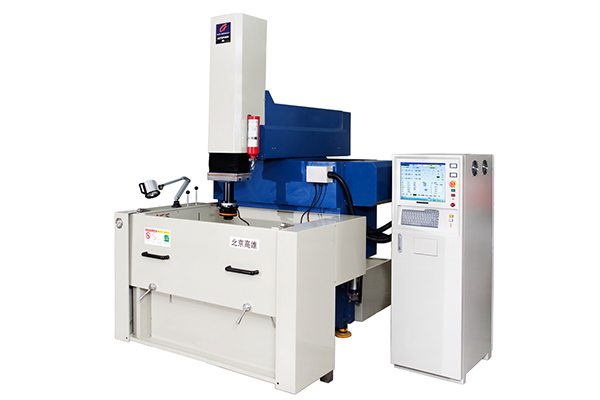

Máquina AFM CNC EDM

Descrição
AF40 / AF50 As máquinas CNC EDM de três eixos são amplamente utilizadas nos campos de produção de moldes para componentes eletrônicos, automação, tecnologia de informação e comunicação, eletrodomésticos. E também desempenha um papel importante na facilitação da produção de peças na indústria aeroespacial, indústria automobilística, indústria odontológica, indústria de relógios e joalheria e muitos outros campos.

Características
1. Com design de estrutura de alta rigidez, design de unidade de movimento de alta precisão, técnica de montagem de precisão.
2. A função de medição automática cumpre os requisitos de alinhamento de posicionamento.
3. Sistema especializado em programação: o programa inteligente gerado automaticamente funciona no processo (de usinagem em bruto para usinagem de acabamento) de acordo com os requisitos tecnológicos. Defina o grau de prioridade de usinagem de acordo com a eficiência ou qualidade de usinagem.
4. Modo de tradução rica: transporte de tradução circular, tradução quadrada, tradução cruzada e tradução de ângulo de 45 graus, etc. Ajuste a condição de escape de chip para reduzir o consumo de eletrodos, obviamente.
5. O sistema de controle é um novo PC industrial embutido e sistema multi-CPU, que usa o controlador de movimento americano GALIL, Yaskawa e Panassonic AC drive unidade.
6. Com a plataforma Windows, possui operação multitarefa e operação fácil.
7. Exibindo o estado de usinagem a qualquer momento, o que consegue uma comunicação de rede capaz.

Parâmetros da maquina CNC EDM de três eixos

Máquina EDM CNC			AF40	AF50
Máquina-ferramenta	Estrutura da máquina-ferramenta		Estrutura do tipo C	Estrutura de Tipo de Cabeça de Touro
	Peso da máquina	Kg	2500	3000
	Dimensão global	milímetros	1600 × 1600 × 2300	2185 × 1550 × 2500
	X acidente vascular cerebral	milímetros	380	500
	Y golpe	milímetros	280	400
	Z golpe	milímetros	280	300
	Sistema de medição de deslocamento		Codificador de posição	Codificador de posição
	Resolução de medição de deslocamento X, Y, Z	Μm	1	1
Área de trabalho	Dimensão do trabalho (L × W)	milímetros	700 × 400	850 × 500
	Ranhura de óleo	milímetros
	Peso máximo do eletrodo	Kg	50	100
	Peso máximo da peça de trabalho	Kg	600	1800
Sistema de fluido de trabalho	Capacidade do tanque de óleo	eu	590	640
	Sistema de filtragem		4 filtros de papel	4 filtros de papel
Fonte de alimentação de pulso	Tipo		Fonte de energia Isopulse	Fonte de energia Isopulse
	Corrente de pico	UMA	64	64
	A melhor rugosidade superficial (Ra)	Μm	0,1	0,1
	Desgaste mínimo do eletrodo		0,1%	0,1%
	Máxima eficiência de usinagem (64A)	Mm³ / min	400	400
Sistema CNC	Tela		17TFT	17TFT
	Controle remoto		Configuração padrão	Configuração padrão
	Sistema especializado em programação		Configuração padrão	Configuração padrão
	Eixo de controle		Eixos controlados simultaneamente	Eixos controlados simultaneamente
Produtor de energia	Tensão trifásica	V	380	380
	Freqüência de potência	Hz	50	50
	Consumo de energia (64A)	KVA	7	10
