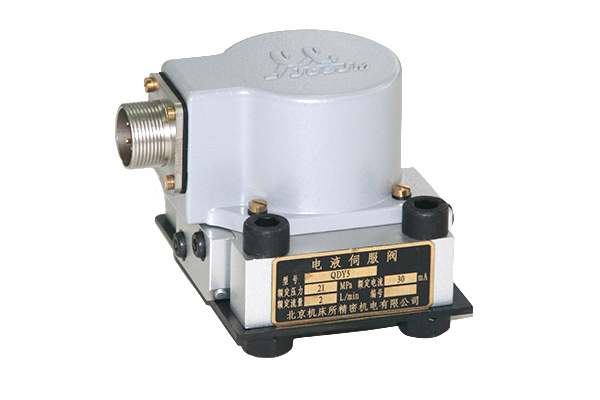

Seria QDY5 Servo Valve

Opis
Elektrohydrauliczny serwozawór QDY5 jest kluczową częścią systemu elektrohydraulicznego sterowania hydraulicznego, działającym na elektrohydrauliczne przekształcanie i wzmacnianie mocy, które zapewniają niezawodność i wydajność, a tym samym wpływają bezpośrednio na wydajność i niezawodność całego systemu.
Być konkretnym, może odbierać sygnał elektryczny przekazywany bezpośrednio przez system i przekształcić go w sygnał obciążenia lub sygnał ciśnienia, który jest spolaryzowany, proporcjonalny i może sterować elektrohydraulicznym zaworem serwo, dzięki czemu system wyprowadzi moc hydrauliczną do napędu Odpowiednich organów wykonawczych.

Podanie
Rozwinięty zawór elektrohydrauliczny jest szeroko stosowany w przemyśle hutniczym, lotniczym, stoczniowym, samochodowym, tekstylnym i poligraficznym.

cechy
1. Elektrohydrauliczne serwozawory QDY5 charakteryzują się dużą wydajnością przy szybkiej reakcji dynamicznej, wrażliwości na nacisk i liniowości, małym dryfie zerowym, niskiej mocy wejściowej.
2. Elektrohydrauliczny siłownik hydrauliczny z siłownikiem momentu obrotowego wyposażony jest w podwójne dysze i jednofazowe urządzenie typu flapper.
3. Maszyna charakteryzuje się doskonałą wydajnością, wysoką dynamiką reakcji, stabilną pracą, niezawodnością i długą żywotnością.
4. Elektrohydrauliczny zawór wykorzystuje super twardą powłokę ze stopu aluminium, o zwartej strukturze i lekkiej wadze.

Parametry Elektrohydraulicznego Zaworu Servo QDY5

Rodzaj			QDY5
Dostawa   Zakres ciśnienia oleju		Mpa	1,5 do 21
Oceniane   Doprowadzić ciśnienie oleju		Mpa	21
Oceniane   Przepływ QN [L / min] (przy spadku ciśnienia w zaworze wynosz   7MPa)		L / min	1, 2
Prąd znamionowy		mama	30, 40
Histereza		%	≤3
Rozkład		%	≤0,5
Nie   liniowość		%	≤ ± 10
Asymetria		%	≤ ± 10
Nacisk   zdobyć		%	> 30
Wewnętrzny   wyciek		L / min
Stronniczość		%	≤ ± 3
Zero   Przesunięcie ciśnienia oleju zasilającego (80-110% Ps)		%	≤ ± 2
Zero   Dryft ciśnienia oleju powrotnego (0-20% Ps)		%	≤ ± 2
Zero   Dryf w temperaturze (-30 do +150)		%	≤ ± 3
Częstotliwość	Amplituda   Szerokość częstotliwości (-3dB)	Hz	> 500
	Faza   Szerokość częstotliwości (-90 °)	Hz	> 500
Praca   temperatura		℃	-55 do +100
Netto   waga		Kg	0,3
