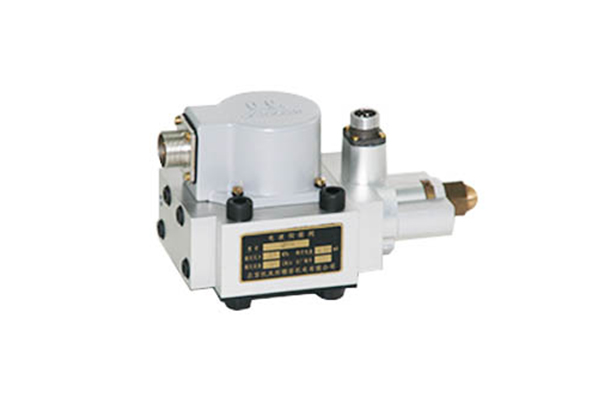

QDY8 시리즈 서보 밸브

기술
QDY8 스로틀 제어 서보 밸브는 전자 유압식 서보 제어 시스템의 핵심 제어 부분으로 전자 유압식 변환 및 전력 증폭에 작용하며 성능 및 신뢰성은 전체 시스템의 성능 및 신뢰성에 직접적인 영향을 미칩니다.
구체적으로, 시스템이 직접 통과 한 전기 신호를 받아이를 분극 된 비례 제어 및 전자 유압 서보 밸브를 제어 할 수있는 부하 유량 또는 압력 신호로 변환하여 시스템이 유압 동력을 구동하여 출력하도록합니다 해당 집행 기관.

신청
자체 개발 한 전자 유압 서보 밸브는 야금, 항공 우주, 조선, 자동차, 섬유 및 인쇄 업계에서 널리 사용되고 있습니다.

QDY8 스로틀 제어 서보 밸브의 특징
1. 기계는 파일롯 레벨로 이중 노즐 플래퍼 밸브를 사용하고 메인 밸브 코어 위치에 대한 전기 피드백을 제공합니다.
2. 좋은 동적 동작 및 낮은 에너지 소비로 높은 주파수 응답과 산업 분야에서의 흐름을 갖춘 밸브에 대한 요구 사항을 충족시킵니다.
3. 조정이 쉬운 외부 ​​제어 증폭기를 채택하십시오.
4. 사용자가 외부 조종 장치를 선택하고 조종사가 오일을 조종 할 수있게하십시오.

QDY8 스로틀 제어 서보 밸브의 기술적 파라미터

유형   전기 유압 서보 밸브			QDY8
공급   유압 범위		Mpa	2 ~ 14
정격   공급 유압		Mpa	14
정격   흐름 Q엔 [L / min] (밸브 압력 강하량 :   7MPa)		L / 분	10, 30
정격   흐름		엄마	10
히스테리시스		%	≤3
해결		%	≤0.5
비   선형성		%	≤ ± 8
어울리지 않음		%	≤ ± 10
압력   이득		%	> 30
내부의   누출		L / 분	≤1.1
바이어스		%	≤ ± 3
제로   공급 유압의 드리프트 (80 ~ 110 % Ps)		%	≤ ± 2
제로   리턴 오일 압력의 드리프트 (0 ~ 20 % Ps)		%	≤ ± 2
제로   온도 편차 (-30 ~ +150)		%	≤ ± 4
회수	진폭   주파수 폭 (-3db)	Hz	≥30
	단계   주파수 폭 (-90 °)	Hz	≥35
작업   온도		℃	-30 ~ +100
그물   무게		킬로그램	1.4
