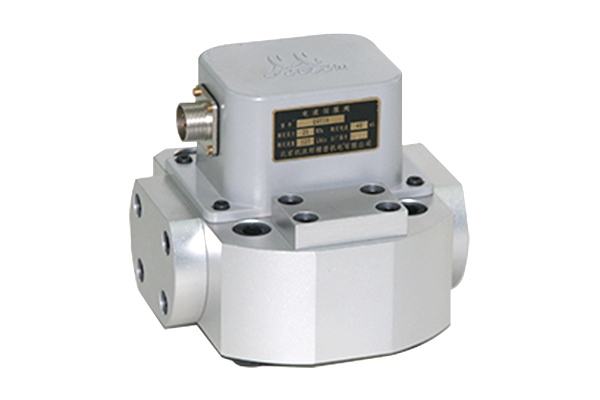

QDY10 सीरीज सर्वो वाल्व

विवरण
QDY10 श्रृंखला बल प्रतिक्रिया सर्वो वाल्व डबल नोजल फ्लैपर सर्वो वाल्व है, जो तेज गतिशील प्रतिक्रिया, दबाव संवेदनशीलता और रैखरीयता, छोटे शून्य बहाव, कम आवश्यक इनपुट पर बहुत अच्छा प्रदर्शन है। वैल्यू सुपर हार्ड एल्यूमीनियम मिश्र धातु के खोल का उपयोग करता है और कॉम्पैक्ट संरचना होती है, जिसे पायलट वाल्व को अलग से नियंत्रित करने के लिए 5 वां तेल बंदरगाह का चयन करने की अनुमति दी जाती है।
धातु विज्ञान, एयरोस्पेस, जहाज निर्माण, ऑटोमोबाइल, कपड़ा और छपाई उद्योग में हमारी स्वयं-विकसित मशीनों का व्यापक रूप से उपयोग किया गया है।

कार्य करने की प्रक्रिया
QDY10 इलेक्ट्रो हाइड्रोलिक फीडबैक सर्वो वाल्व इलेक्ट्रो हाइड्रोलिक सर्वो नियंत्रण प्रणाली का एक प्रमुख नियंत्रण हिस्सा है, जो इलेक्ट्रो हाइड्रोलिक रूपांतरण और शक्ति प्रवर्धन पर अभिनय करता है, जो प्रदर्शन और विश्वसनीयता सीधे पूरे सिस्टम के प्रदर्शन और विश्वसनीयता को प्रभावित करेगा।
विशिष्ट होने के लिए, यह सीधे सिस्टम द्वारा पारित विद्युत संकेत प्राप्त कर सकता है, और इसे लोड प्रवाह या दबाव सिग्नल में परिवर्तित कर सकता है, जो ध्रुवीकृत, आनुपातिक है और इलेक्ट्रो हाइड्रोलिक सर्वो वाल्व को नियंत्रित कर सकता है, ताकि सिस्टम हाइड्रोलिक पावर को चलाने के लिए उत्पादन करे संबंधित कार्यकारी निकाय

QDY10 फोर्स फीडबैक सर्वो व्हॉल्व का घटक
इलेक्ट्रो हाइड्रोलिक सर्वो वाल्व एक बंद-पाश नियंत्रण प्रणाली है, जिसमें आम तौर पर इलेक्ट्रो-मैकेनिकल रूपांतरण, पावर एम्पलीफायर, फीडबैक शामिल होता है।

1. इलेक्ट्रो-मैकेनिकल रूपांतरण भागों:नोजल फ़्लैपर सर्वो वाल्व में, इलेक्ट्रो-मैकेनिकल रूपांतरण पार्ट्स एक टोक़ मोटर हैं, ऑपरेशन का सिद्धांत कवच की यांत्रिक ऊर्जा में इनपुट कॉइल स्विंगिंग की मौजूदा रूपांतरित करने के लिए है।











2. पावर प्रवर्धक अनुभाग:शक्ति एम्पलीफायर स्विंग आर्मेचर के इनपुट यांत्रिक ऊर्जा को दबाव और प्रवाह की हाइड्रोलिक ऊर्जा में बदलता है। QDY श्रृंखला विद्युत प्रतिक्रिया वाल्व में, शक्ति प्रवर्धक ज्यादातर फ्लैपर-संरचना द्वारा हासिल किया जाता है










3. प्रतिक्रिया: यह हिस्सा विस्थापन, बल या अन्य रूपों के रूप में पूर्ववर्ती चरण में आउटपुट दबाव या प्रवाह को प्रतिक्रिया देने के लिए है। इस प्रतिक्रिया तंत्र के कारण, सर्वो वाल्व ही एक बंद-पाश नियंत्रण प्रणाली है QDY श्रृंखला सर्वो वाल्व बेसेल घटकों द्वारा फीडबैक फ़ंक्शन को प्राप्त करने के लिए बल प्रतिक्रिया सर्वो वॉल्व है।











बल फ़ीडबैक सर्वो वाल्व के पैरामीटर


प्रकार			QDY10
आपूर्ति के तेल के दबाव की सीमा		MPA	1.5 से 28
रेटेड आपूर्ति तेल का दबाव		MPA	25
रेट किए गए प्रवाह Qएन [एल / मिनट] (7MPa के वाल्व दबाव ड्रॉप में)		एल / मिनट	100, 125, 150
मूल्यांकन वर्तमान		एमए	40, 80
हिस्टैरिसीस		%	≤3
संकल्प		%	≤0.5
गैर रेखीयता		%	≤ ± 10
विषमता		%	≤ ± 10
दबाव लाभ		%	> 30
आंतरिक रिसाव		एल / मिनट	≤2.5
पक्षपात		%	≤ ± 3
आपूर्ति के तेल के दबाव का शून्य प्रवाह (80 से 110% Ps)		%	≤ ± 3
वापसी तेल के दबाव का शून्य प्रवाह (0 से 20% पी एस)		%	≤ ± 2
तापमान में शून्य प्रवाह (-30 से +150)		%	≤ ± 4
आवृत्ति	आयाम आवृत्ति की चौड़ाई (-3 db)	हर्ट्ज	> 35 से 50
	चरण आवृत्ति चौड़ाई (-90 डिग्री)	हर्ट्ज	> 30 से 50
कार्य तापमान		℃	-40 से +100
कुल भार		किलोग्राम	4, 7.5 (स्टील बॉडी के लिए)
