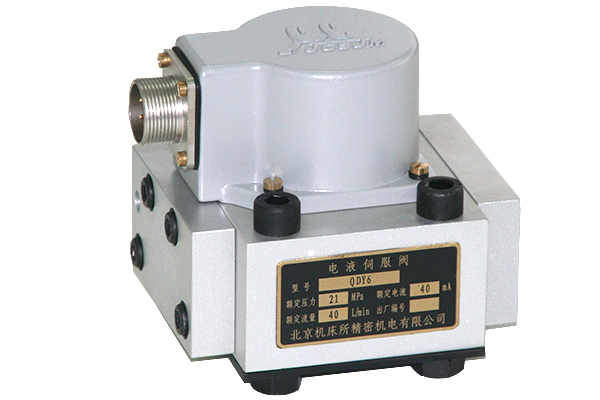

QDY6-sarjan servoventtiili

Kuvaus
QDY6-suutinventtiilin servoventtiili on keskeinen ohjausosuus sähköhydraulisesta servojärjestelmästä, joka vaikuttaa sähköhydrauliseen muuntamiseen ja tehovahvistukseen. Itse kehitettyjä koneitamme on käytetty laajasti metallurgia-, ilmailu-, laivanrakennus-, auto-, tekstiili- ja painoteollisuudessa.

edut
1. QDY-sarjan servoventtiilit ovat kaksisuuntaista suutinventtiilin venttiiliä, joilla on erinomainen suorituskyky nopean dynaamisen vasteen, paineherkkyyden ja lineaarisuuden, pienen nollakulman, alhaisen vaaditun syötön. teho.
2. Sähköinen takaisinkytkentäventtiili käyttää erittäin kovaa alumiiniseoskoteloa ja on kompakti rakenne.
3. On sallittua valita viides öljyportti ohjausventtiilin ohjaamiseksi erikseen.

QDY6-suutinventtiilin servoventtiili
Sähköhydraulinen servoventtiili on suljetun silmukan ohjausjärjestelmä, joka yleensä koostuu sähkömekaanisesta muuntamisesta, tehovahvistimesta, takaisinkytkennästä.

1. Sähkömekaaniset muunnososat:Suutinventtiilin servoventtiilissä, sähkömekaaniset muunnososat ovat vääntömomotoottori, toiminnan periaate on muuntaa syöttökelan kääntymisen virtaus armin mekaaniseen energiaan.











2. Tehovahvistinosa:Tehovahvistin muuntaa kääntövarren sisäänmeno-mekaanisen energian paineen ja virtauksen hydrauliseen energiaan. QDY-sarjan sähkövastusventtiilissä tehovahvistin saavutetaan pääosin flapper-rakenteella.










3. Palaute: Tämä osa on palauttaa lähtöpainetta tai virtausta edelliseen vaiheeseen siirtymänä, voimana tai muutoin. Tämän takaisinkytkentämekanismin ansiosta itse servoventtiili on suljetun silmukan ohjausjärjestelmä. QDY-sarjan servoventtiili on voima-takaisinkytkentäinen servoventtiili, jonka avulla takaisinkytkentätoiminto saadaan aikaan kehysosien avulla.









QDY6-suutinsuuttimen servoventtiilin tekniset parametrit


Tyyppi			QDY6
Toimitusöljyn painealue		mpa	1,5 - 31,5
Nimellinen öljynpaine		mpa	31,5
Nimellisvirta QN [L / min] (at   Venttiilin painehäviö 7MPa)		L / min	4, 10, 20, 40, 60
Nimellisvirta		mA	15, 30, 40, 80
hystereesi		%	≤3
päätöslauselma		%	≤0.5
Epälineaarisuus		%	≤ ± 8
epäsymmetria		%	≤ ± 10
Paineenvahvistus		%	> 30
Sisävuoto		L / min	≤1.3
Puolueellisuus		%	≤ ± 3
Nolla syöttööljyn paine (80-110%   Ps)		%	≤ ± 2
Paluuöljyn paineen nollaus (0 - 20%   Ps)		%	≤ ± 2
Nollavirtaus lämpötilassa (-30 ... +150)		%	≤ ± 4
Taajuus	Amplitudin taajuusleveys (-3db)	Hz	60 - 100
	Vaiheen taajuusleveys (-90 °)	Hz	60 - 100
Työlämpötila		℃	-40 - +100
Nettopaino		kg	1.2
