Açıklama

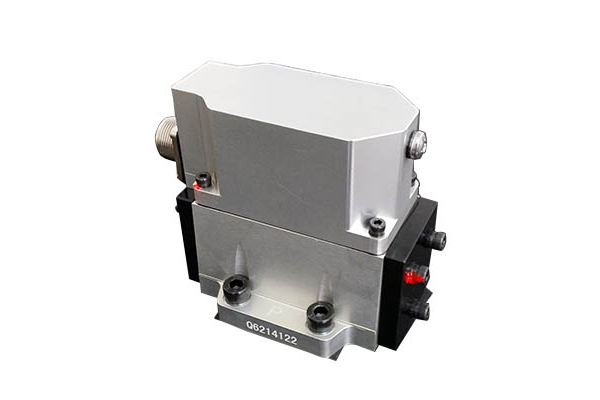

QDY62 serisi hidrolik kısma valfı, elektro-hidrolik servo kontrol sisteminin önemli bir kontrol parçasıdır ve elektro-hidrolik dönüşüm ve güç amplifikasyonunda etkindir. Performans ve güvenilirlik doğrudan tüm sistemin performansını ve güvenilirliğini etkiler, bu nedenle elektro-hidrolik servo kontrol sisteminin özüdür.
Kendi geliştirdiğimiz elektrikli gaz kumanda valfleri, metalurji, havacılık, gemi inşaatı, otomobil, tekstil ve baskı endüstrisinde yaygın olarak kullanılmaktadır.
Avantajları
1. QDY62 serisi servo valfler, hızlı dinamik tepki, basınç duyarlılığı ve doğrusallık, küçük sıfır sürüklenme, düşük gerekli girdi üzerinde mükemmel performansa sahip çift meme flapör servo valfidir. güç.
2. Kompakt yapısı, hafifliği ile karakteristik paslanmaz çelik gövdeyi benimser.
3. Pilot vanayı ayrı ayrı kontrol etmek için 5. yağ bağlantı noktasını seçmesine izin verilmektedir.
4. Kullanıcıların ayarlamalarını kolaylaştırmak için mekanik sıfır ayar mekanizması ile.
QDY62 Hidrolik Gaz Kelebeği Vana Bileşeni
Elektrikli gaz kelebeği kontrol vanası, genellikle elektro-mekanik dönüştürme, güç yükseltici, geribildirimden oluşan bir kapalı devre kontrol sistemi.
1. Elektro-mekanik dönüşüm parçaları:Meme flapper servo valf, elektro-mekanik dönüşüm parçaları bir tork motoru, çalışma prensibi giriş sargısı akımı armature mekanik enerjiye salıncak dönüştürmektir.
2. Güç amplifikatörü bölümü:Güç amplifikatörü, salınım armatürünün giriş mekanik enerjisini, basınç ve akışın hidrolik enerjisine dönüştürür. QDY serisi elektrik geribesleme valflerinde güç amplifikatörü daha ziyade flapper-yapı ile sağlanır.
3. Geribildirim: Bu kısım çıkış basıncını veya akışını bir yer değiştirme, kuvvet veya diğer formlar olarak bir önceki aşamaya geri beslemektir. Bu geri bildirim mekanizmasından dolayı, servo valf kendisi bir kapalı çevrim kontrol sistemidir. QDY serisi servo valf, çerçeve bileşenleri ile geri besleme işlevini gerçekleştirmek için kuvvet geribildirim servo valfidir.
Hidrolik Kelebek Vananın Teknik Parametresi
QDY62 serisi hidrolik kısma valfı, elektro-hidrolik servo kontrol sisteminin önemli bir kontrol parçasıdır ve elektro-hidrolik dönüşüm ve güç amplifikasyonunda etkindir. Performans ve güvenilirlik doğrudan tüm sistemin performansını ve güvenilirliğini etkiler, bu nedenle elektro-hidrolik servo kontrol sisteminin özüdür.
Kendi geliştirdiğimiz elektrikli gaz kumanda valfleri, metalurji, havacılık, gemi inşaatı, otomobil, tekstil ve baskı endüstrisinde yaygın olarak kullanılmaktadır.
Avantajları
1. QDY62 serisi servo valfler, hızlı dinamik tepki, basınç duyarlılığı ve doğrusallık, küçük sıfır sürüklenme, düşük gerekli girdi üzerinde mükemmel performansa sahip çift meme flapör servo valfidir. güç.
2. Kompakt yapısı, hafifliği ile karakteristik paslanmaz çelik gövdeyi benimser.
3. Pilot vanayı ayrı ayrı kontrol etmek için 5. yağ bağlantı noktasını seçmesine izin verilmektedir.
4. Kullanıcıların ayarlamalarını kolaylaştırmak için mekanik sıfır ayar mekanizması ile.
QDY62 Hidrolik Gaz Kelebeği Vana Bileşeni
Elektrikli gaz kelebeği kontrol vanası, genellikle elektro-mekanik dönüştürme, güç yükseltici, geribildirimden oluşan bir kapalı devre kontrol sistemi.
1. Elektro-mekanik dönüşüm parçaları:Meme flapper servo valf, elektro-mekanik dönüşüm parçaları bir tork motoru, çalışma prensibi giriş sargısı akımı armature mekanik enerjiye salıncak dönüştürmektir.
2. Güç amplifikatörü bölümü:Güç amplifikatörü, salınım armatürünün giriş mekanik enerjisini, basınç ve akışın hidrolik enerjisine dönüştürür. QDY serisi elektrik geribesleme valflerinde güç amplifikatörü daha ziyade flapper-yapı ile sağlanır.
3. Geribildirim: Bu kısım çıkış basıncını veya akışını bir yer değiştirme, kuvvet veya diğer formlar olarak bir önceki aşamaya geri beslemektir. Bu geri bildirim mekanizmasından dolayı, servo valf kendisi bir kapalı çevrim kontrol sistemidir. QDY serisi servo valf, çerçeve bileşenleri ile geri besleme işlevini gerçekleştirmek için kuvvet geribildirim servo valfidir.
Hidrolik Kelebek Vananın Teknik Parametresi
|
tip |
|
QDY62 |
|
|
Besleme yağ basıncı aralığı |
mpa |
1.5 ila 31.11 |
|
|
Anma yağ basıncı |
mpa |
21 |
|
|
Nominal akış QN- [L / dak] (at
7MPa'lık valf basınç düşüşü) |
L / dk |
10, 20, 40, 60 |
|
|
Anma akımı |
mA |
15 |
|
|
gecikme |
% |
≤1 |
|
|
çözüm |
% |
≤0.5 |
|
|
Doğrusal olmayanlık |
% |
≤ 10 ± |
|
|
asimetri |
% |
≤ 10 ± |
|
|
Basınç kazancı |
% |
> 30 |
|
|
İç sızıntı |
L / dk |
≤2 |
|
|
Önyargı |
% |
≤ ± 3 |
|
|
Besleme yağ basıncının sıfır kayması (% 80 ila% 110
ps) |
% |
≤ ± 2 |
|
|
Geri dönüş yağ basıncının sıfır kayması (% 0 ila% 20
ps) |
% |
≤ ± 2 |
|
|
Sicaklikta sıfır kayma (-30 ila +150) |
% |
≤ ± 4 |
|
|
Sıklık |
Genlik frekans genişliği (-3db) |
Hz |
> 20 |
|
Faz frekans genişliği (-90 °) |
Hz |
> 40 |
|
|
Çalışma sıcaklığı |
℃ |
-20 ila +100 |
|
|
Net ağırlık |
Kilogram |
1.9 | |
