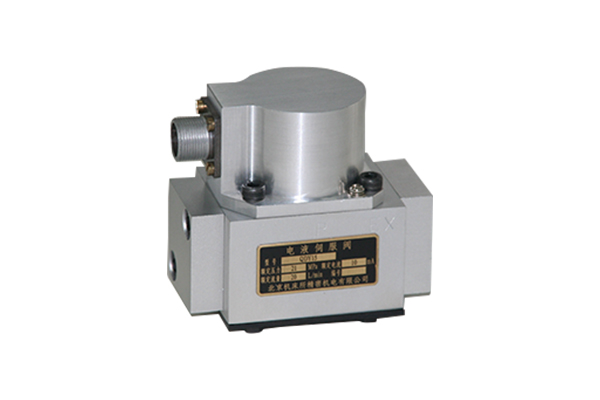

Seria QDY15 Serwozawór

Opis
Zawór serwozawotwórczy z podwójnym dyszem serii QDY15 jest kluczową częścią systemu elektrohydraulicznego sterowania serwo, działającym na konwersję elektrohydrauliczną i wzmocnienie mocy. Składa się z konwersji elektro-mechanicznej, wzmacniacza mocy, sprzężenia zwrotnego.

 Zalety
1. Ten serwozawór ma wielką wydajność przy szybkiej reakcji dynamicznej, wrażliwości na nacisk i liniowości, niewielkiego dryftu zerowego, niskiego wymaganego wejścia. moc.
2. Wymuś sprzęgło sprzęgła sprzęgła zwrotnego za pomocą obudowy ze stali nierdzewnej, o charakterystycznej zwartej budowie, lekkiej wadze.
3. Można wybrać 5-portowy olej do sterowania oddzielnie zaworem pilotowym.
4. Nasze rozwinięte serwozawory są powszechnie stosowane w hutnictwie, przemyśle lotniczym, budownictwie okrętowym, przemyśle samochodowym, tekstylnym i poligraficznym.

Komponent Double Servo Zawór klapowy dyszy
Elektrohydrauliczny serwozawór jest systemem sterowania z zamkniętym obiegiem, który składa się głównie z konwersji elektro-mechanicznej, wzmacniacza mocy, sprzężenia zwrotnego.

1. Elektro-mechaniczne części konwersji:W zaworze serwozaworowym dyszy, elektro-mechaniczne części konwersji jest silnikiem momentu obrotowego, zasada działania polega na przekształceniu prądu cewki wejściowej w energię mechaniczną armatury.











2. Sekcja wzmacniacza mocy:Wzmacniacz mocy przekształca wejściową energię mechaniczną wciągarki wahadłowej w energię hydrauliczną ciśnienia i przepływu. W elektrycznym sprzęcie zwrotnym serii QDY wzmacniacz mocy uzyskuje się głównie dzięki konstrukcji klapy.










3. Informacje zwrotne: Ta część jest przekazywana ciśnieniu wyjściowemu lub przepływowi do poprzedniego etapu jako przesunięcie, siłę lub inne formy. Ze względu na ten mechanizm sprzężenia zwrotnego, serwozawór jest układem sterowania pętlą zamkniętą. Serwozawieszkowy seria QDY jest zaworem serwo-zwrotnym, aby osiągnąć funkcję sprzężenia zwrotnego przez elementy oprawy.









Parametry zaworu serwozaworu dyszy dyszy


Rodzaj			QDY15
Dostawa   Zakres ciśnienia oleju		Mpa	1,5 do 25
Oceniane   Doprowadzić ciśnienie oleju		Mpa	21
Oceniane   Przepływ QN [L / min] (przy spadku ciśnienia w zaworze wynosz   7MPa)		L / min	4, 10, 20,   40
Oceniane   Prąd In		mama	30, 40
Histereza		%	≤3
Rozkład		%	≤0,5
Nie   liniowość		%	≤ ± 10
Asymetria		%	≤ ± 10
Nacisk   zdobyć		%	> 30
Wewnętrzny   wyciek		L / min	≤ 1,5
Stronniczość		%	≤ ± 3
Zero   Przesunięcie ciśnienia oleju zasilającego (80 do 110% Ps)		%	≤ ± 2
Zero   Dryft ciśnienia oleju powrotnego (0 do 20% Ps)		%	≤ ± 2
Zero   Dryf w temperaturze (-30 do +150)		%	≤ ± 4
Częstotliwość	Amplituda   Szerokość częstotliwości (-3dB)	Hz	> 50
	Faza   Szerokość częstotliwości (-90 °)	Hz	> 60
Praca   temperatura		℃	-40 do +100
Netto   waga		Kg	0,8
